HOMEFSI 解析（流体-構造連成解析）空調室外機ファンの流体-構造片方向連成解析事例
- ファン周りの流れ場、並びにファンの変形量を検討したい
流体解析を行うことで、動作中の空調室外機ファン周りの流れ場、圧力場を確認することができます。こちらの事例では予め行っておいた流体解析の結果(ファン表面の圧力分布)を構造解析の荷重条件として使用することにより、空調室外機ファンの応力解析を行っております。
なお厳密には双方向連成解析を利用することも考えられますが、変位量が小さく流れ場への影響を無視できる場合は、片方向連成解析でもある程度の知見を得ることができます。
解析結果

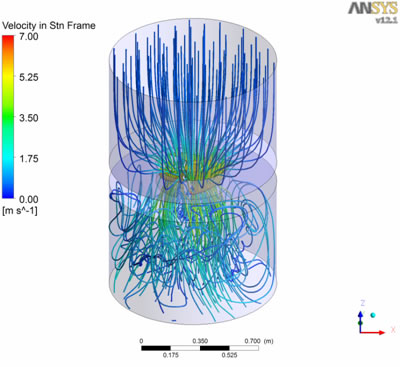

流体解析結果(流線)

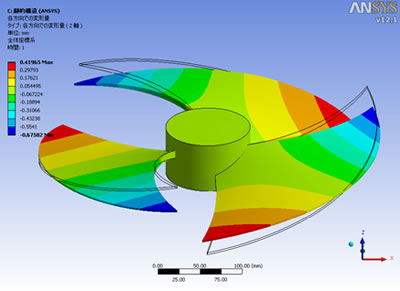

軸方向変位量分布 (変位量拡大表示)

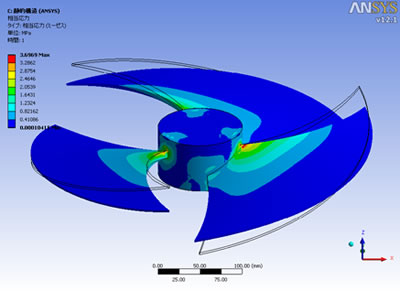

相当応力分布 (変位量拡大表示)
解析種類
FSI解析、流体-構造連成解、連成解析、流体解析、構造解析
関連キーワード
空調室外機ファン、空調機、羽根、ブレード
