繊維配向を原因とする異方性物性を考慮したそり解析

PlanetsXによる繊維配向解析

繊維配向に起因する問題点

異方性物性に起因するそり変形

繊維の配向状態が変わると繊膨張係数に異方性が生じ、そりへ影響を与えます。
成形条件や金型形状の検討に必要不可欠な解析といえます。

ゲート位置の繊維配向への影響

ゲートの位置が異なると樹脂のメルトフロントの進行状態が変化するため繊維配向状態も変わります。
その結果物性（ヤング率・繊膨張係数）の異方性も異なるので、そり変形量に影響を与えると思われます。

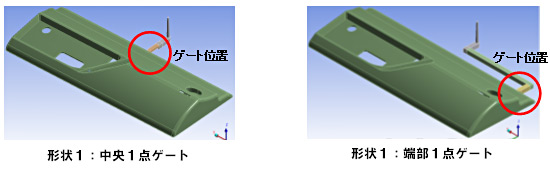

今回は以下に示すゲート位置の異なる２ケースの検討を行います。

PlanetsXによる繊維配向解析の特徴

• 特徴１　繊維強化プラスチックの成形において、繊維の配向状態を予測することができます。
• 特徴２　繊維配向が原因となる異方性物性を、そり解析の材料物性として考慮できます。
• 特徴３　配向方向を検討することで、製品内で機械的強度が低くなる部分が予測できます。

繊維配向解析・そり解析結果

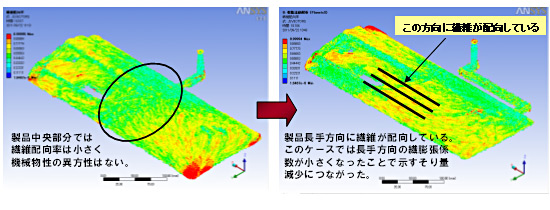

繊維配向ベクトル・配向率

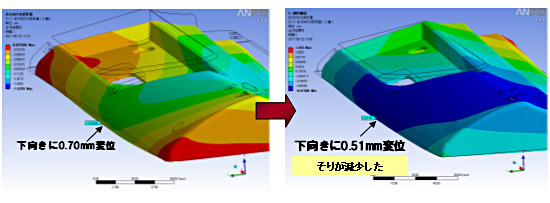

上下方向そり変形量

※この事例では、Ansysに加えて以下のライセンスが必要です。
Ansys Workbench版　射出成形CAEシステム　PlanetsX
