薄肉成形品(樹脂製サンルーフ)の2色成形解析／多層成形解析(多層多色解析)

自動車業界における燃費向上・CO2排出抑制策として、部材の薄肉化や樹脂化など、車両の軽量化が進められています。フロントガラスやサンルーフのような薄肉大型部品を樹脂化することで、大幅な軽量化が期待できますが、一方その製造過程では新たな課題が生じます。
本事例ではそうした課題に対応する新たな応用化工法を開発・実用化するための、射出成形CAEシステムPlanetsXを利用した成形解析 (成形シミュレーション)をご紹介します。

概要

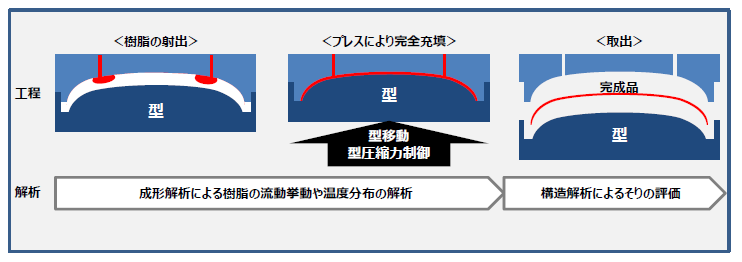

2色射出プレス成形の工程をCAEにより解析します。1次成形の射出圧縮／プレス成形では低圧で材料を射出して低歪を実現できるため、薄肉成形に向いている成形法です。

今回はサンルーフをモデルとして「透明樹脂のプレス成形」と「透明樹脂と周囲の連結部の一体成形」および「完成品のそり変形」を評価しています。

解析した内容は次のとおりです。

• 成形解析による樹脂の流動挙動や温度分布の解析
• 構造解析によるそりの評価

• 1次成形→射出圧縮／プレス成形解析
• 2次成形→2色成形解析(一体成型解析)
• 完成品のそり→構造解析
• 各工程の成形性の評価

Point

今回使用するPlanetsXでは、下記のような解析を扱うことが可能です。

• 1次成形で射出圧縮／プレス成形を扱う
• 1次側温度を2次成形に連携し、2次成形中の再溶融を予測する
• 型移動量と型圧縮力制御を考慮し、SMC等の成形解析をする
• 多層多色成形品のそり変形を評価する

解析モデル

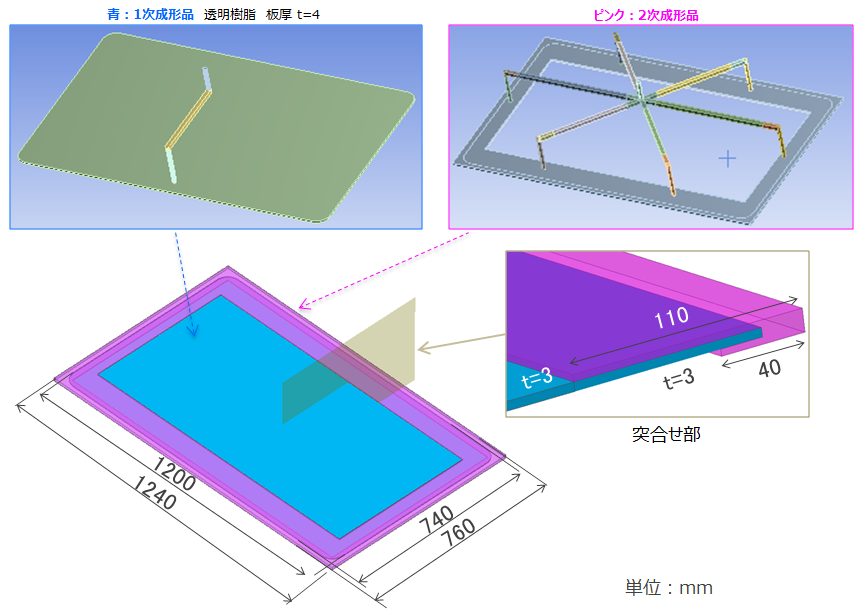

寸法等、解析にあたっての条件は下記のとおり。

1次成形の型移動条件と解析結果

1次成形では、透明樹脂部分を射出圧縮／プレス成形で成形します。射出圧縮成形は、通常の射出成形よりも低圧で成形することができ、そり低減や光学性能の向上を図ることができます。

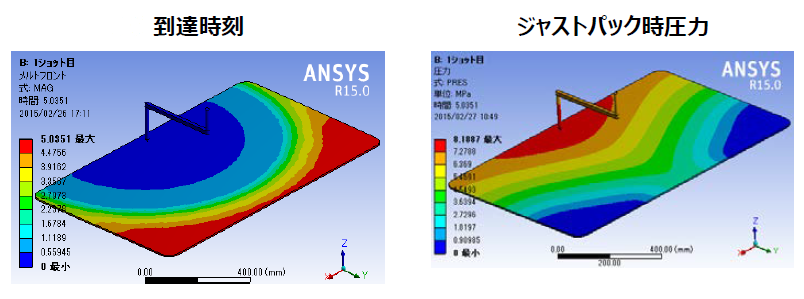

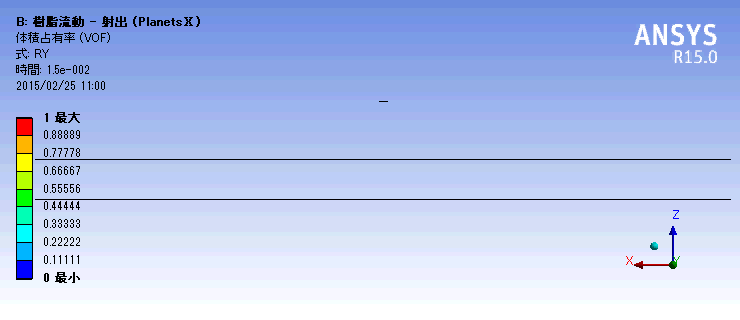

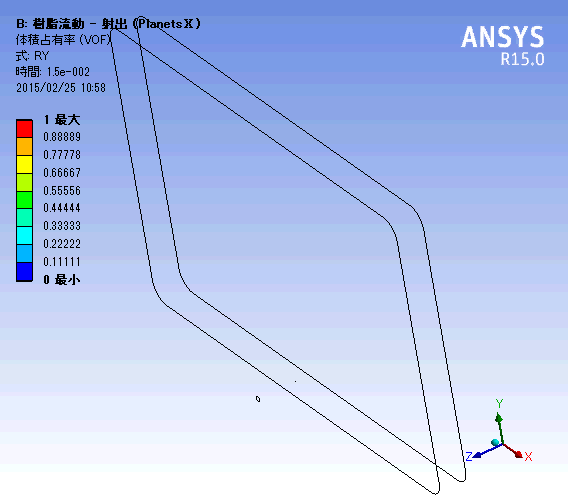

以下に解析結果を示します。
