解析事例
錠剤の落下挙動
こんな方におすすめ
- 錠剤の耐衝撃性を予測したい。
- 錠剤が床面に落下衝突した際の応力状態を確認したい。

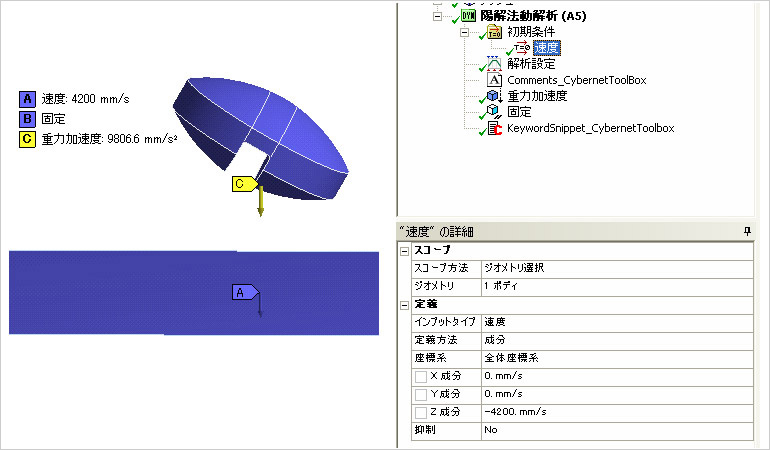

錠剤を床面から100mmの高さに初期配置し、自由落下高さ900mm相当の初期速度を定義しています。これによって床面に衝突するまでの計算時間を短縮しつつ、約1mの高さからの落下衝撃を表現しています。また、この事例では2パターンの落下角度でシミュレーションを行っており、錠剤の姿勢によって衝突後の挙動が大きく異なる事が分かります。

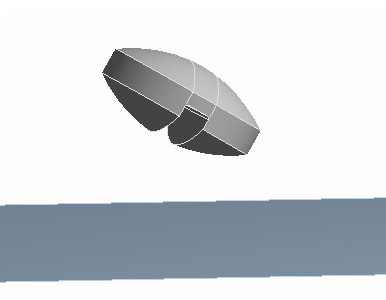

解析モデル

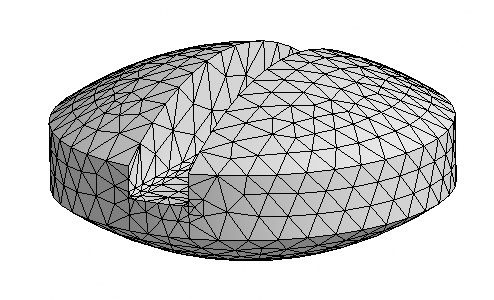

図.錠剤のメッシュ
解析結果

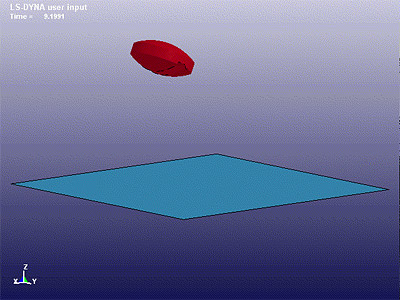

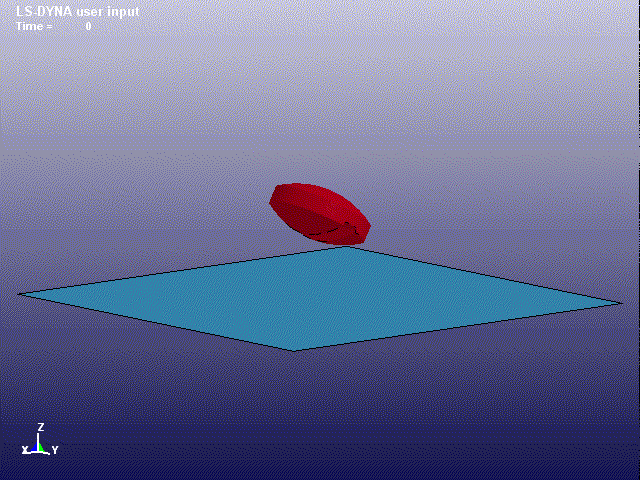

アニメーション
クリックで動画再生

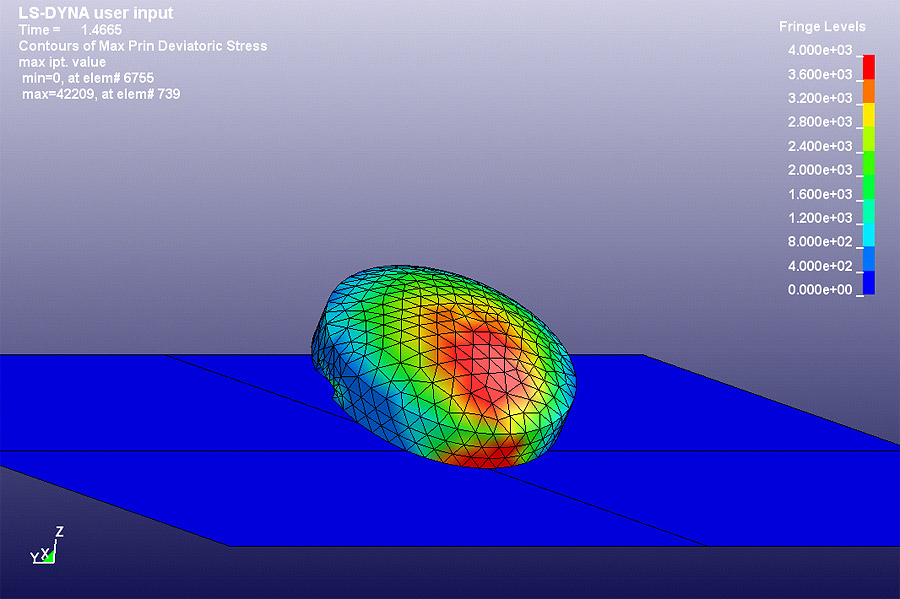

最大主応力（コンター図）
クリックで拡大表示

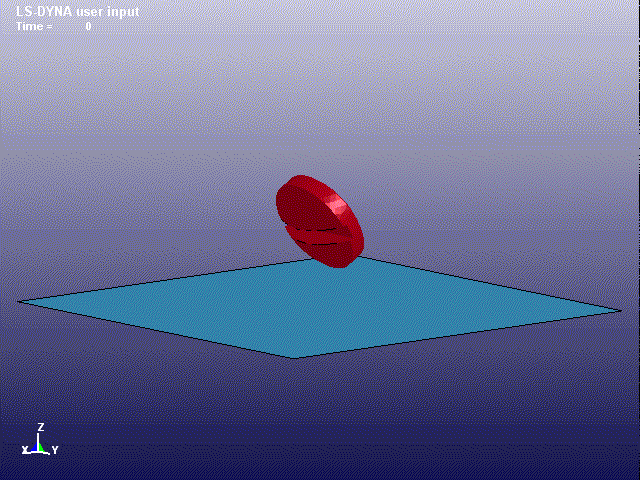

アニメーション
（落下角度を変更）
クリックで動画再生

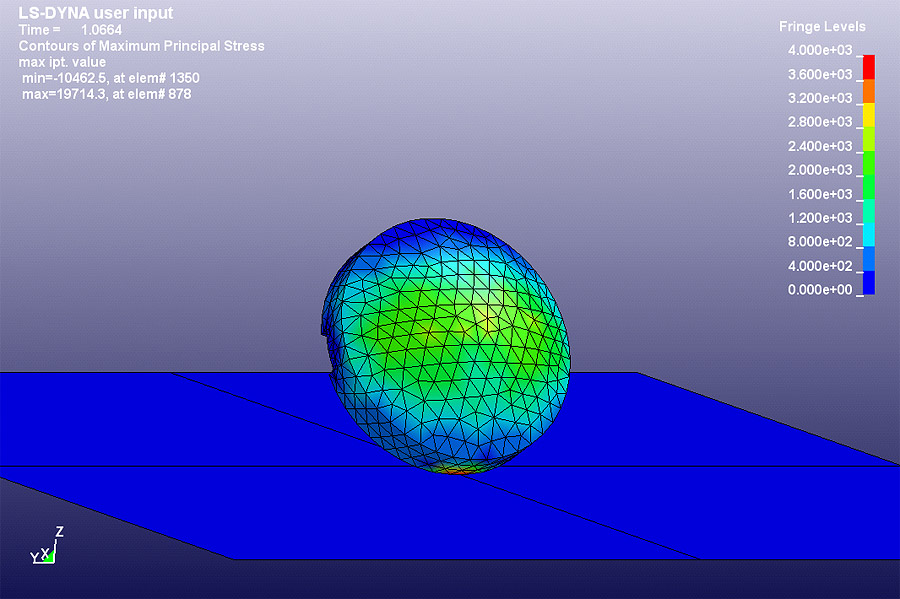

最大主応力（コンター図）
（落下角度を変更）
クリックで拡大表示
