解析事例
Gursonモデルによる金属の空隙を考慮した解析
こんな方におすすめ
- 金属の空隙を考慮した構造解析を実施したい。
本事例では、Gursonモデルを利用した、Ansysによる非線形静的構造解析を実施しています。

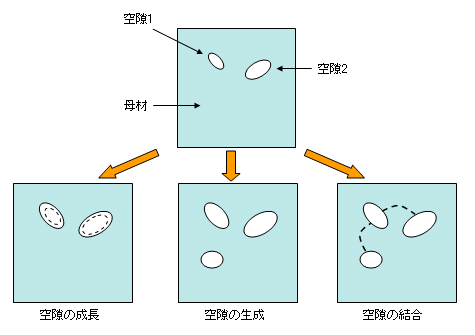

Gursonとは、延性材金属の塑性および損傷をあらわす材料モデルです。Gursonを使用することにより、金属中に存在する空隙の成長・生成・結合をモデル化できます。この材料モデルは1975年にGusronにより提案され、後にTvergaardおよびNeedlemanにより修正された理論が用いられています。
本事例では、シミュレーションにより単軸の引張り試験を実施しています。中央部にノッチ（切り欠き）を作成することにより、空隙の成長と生成を発生させています。
解析結果として、通常の応力やひずみの他に、空隙率を出力することが可能です。
解析モデル

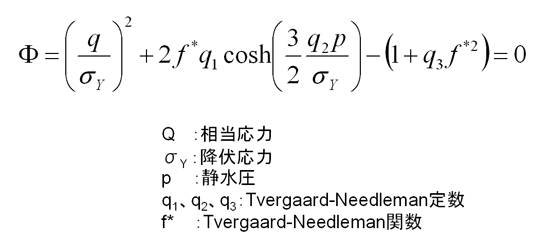

Gursonの降伏関数

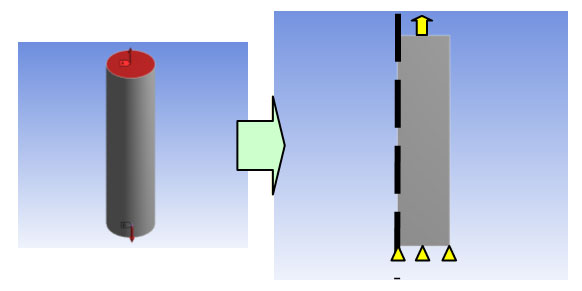

解析モデルとして、単軸引張り試験用試験片の1/2軸対称モデルを使用
解析結果

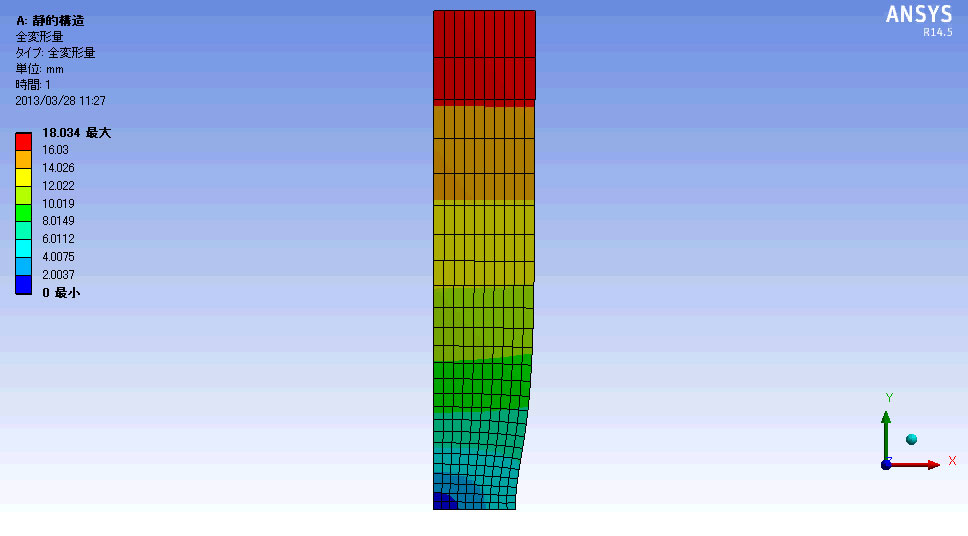

変形コンター図
(クリックで動画表示)

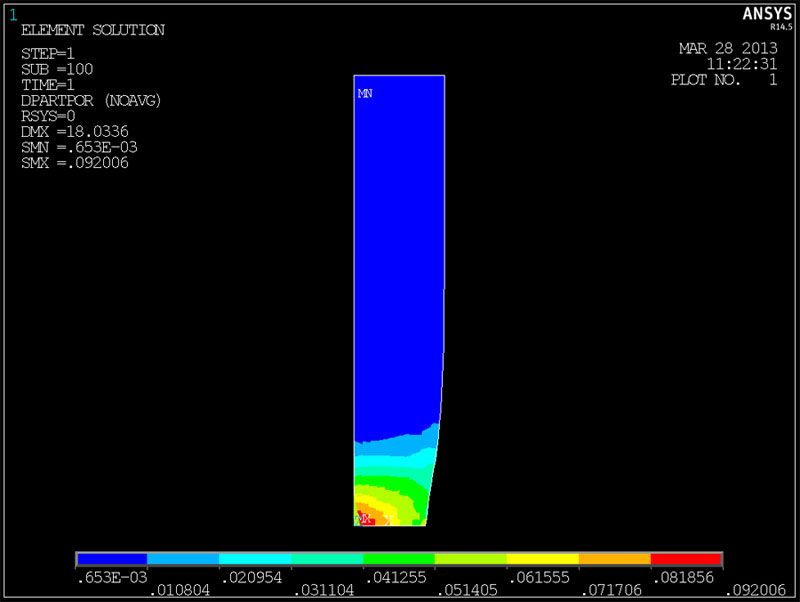

ボイドの成長／生成による空隙率コンター図
(クリックで動画表示)

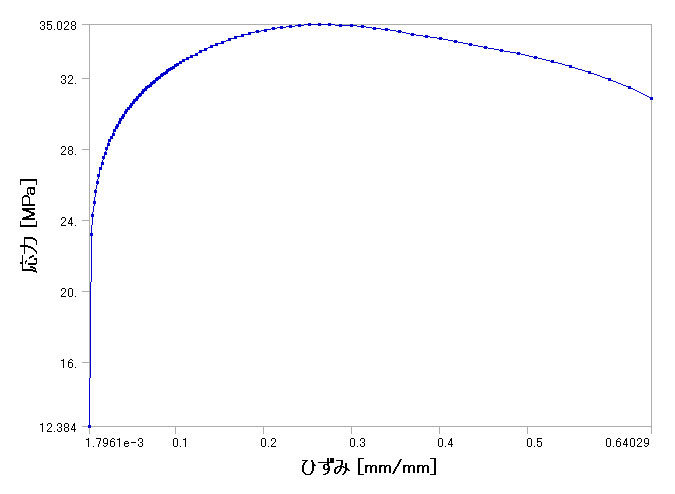

試験片中央部の応力-ひずみ線図
