解析事例
弾塑性材料を考慮したパイプ曲げ解析
こんな方におすすめ
- パイプ曲げ加工の解析を行いたい。
- 曲げ加工時にパイプに発生する残留応力を観察したい。
パイプ曲げによる応力状態を把握する構造解析の事例です。パイプ部材の材料物性には弾塑性を考慮し、ローラが移動することで、パイプを塑性変形させます。
加工後にローラをパイプから離し、残留応力を観察します。
Ansysではローラの移動や回転といった複雑な動作を、複数荷重ステップとリモート変位を組み合わせて簡単に定義できます。
ローラを剛体、パイプをシェル要素でモデル化し、さらに1/2対称モデルとすることで、計算コスト低減を図っています。
解析モデル
解析結果

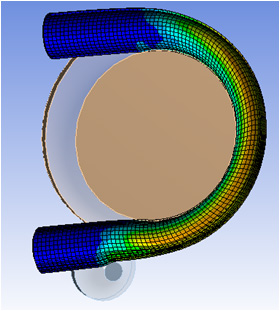

図.相当応力
(クリックで動画表示)
(クリックで動画表示)

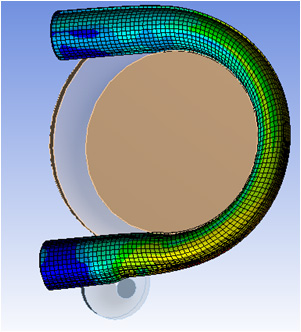

図.塑性ひずみ
(クリックで動画表示)
(クリックで動画表示)
