解析事例
SPH（メッシュフリー）による液体が含まれた容器の落下
こんな方におすすめ
- 容器内部の流体変形を考慮した落下強度を評価したい。
- 計算しようとしても、流体部分のソリッド要素が潰れてエラーとなってしまう。
容器はソリッド要素、容器内の流体はSPH（メッシュフリー）要素を利用しています。SPHは、従来のソリッド要素では、要素が潰れて計算エラーとなった場合に有効な手法です。
解析条件：
-初期速度：25[m/s]
-重力加速度：9.8[m/s2]
-解析対象時間：10.0[msec]
解析モデル

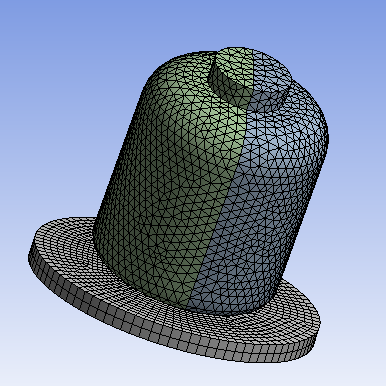

図.容器の全体モデル

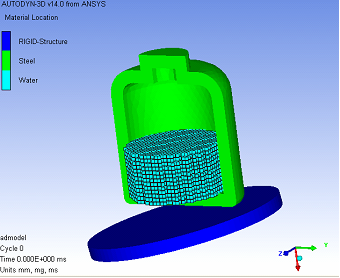

図.容器の断面カット
解析結果
図.容器内の流体の速度分布
図.容器の相当応力分布
