解析事例
ヘルメットへの衝撃解析
こんな方におすすめ
- 衝突による対象物の変形や破壊の挙動を知りたい。
- フォーム材による衝突吸収の性能を評価したい。
自転車用のヘルメットが剛体壁に衝突したときの様子をシミュレーションした構造解析です。陽解法ソルバーにより慣性効果を考慮した、過渡解析として計算しています。ヘルメットとダミーの人体モデル（頭部）、剛体壁をモデル化し、ヘルメットには永久破壊を考慮したフォーム材を定義しています。境界条件としてはヘルメットと人体モデルに初期速度を与え、剛体壁に衝突させています。
アニメーションは、変形図を示しており、衝突時のヘルメットや人体モデルへの影響をシミュレーションすることが可能です。

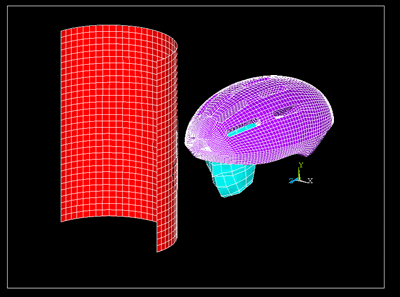

解析モデル
解析結果
