解析事例
２段歯車による噛み合わせの接触解析
こんな方におすすめ
- 動力伝達時における歯車の接触挙動を事前に検討したい。
- 歯車に作用している応力状態を確認したい。
駆動歯車と２段歯車、従動歯車の構成による噛み合いの接触解析の事例です。駆動歯車が回転することで、外周側２段歯車と噛み合い、その回転によって内周側の２段歯車と従動歯車が噛み合います。２段歯車のみ弾性体とし、それ以外の歯車を剛体として取り扱うことでモデル規模を抑えております。
Ansys Workbench Mechanical のジョイント機能により、各歯車の回転軸を定義しております。その上で駆動歯車に回転角度を設定し、解析を実施しております。
解析モデル

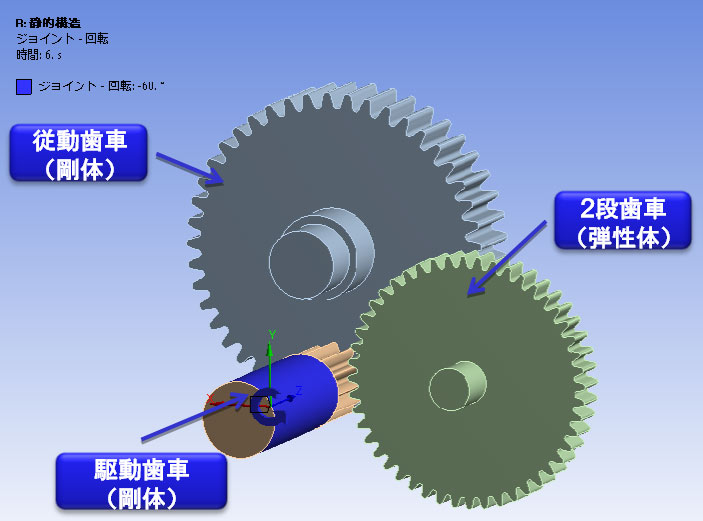

図.各モデルの定義

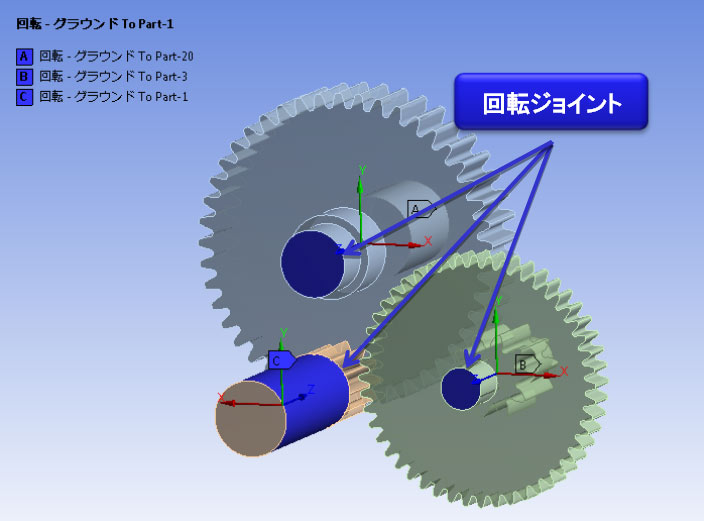

図.回転ジョイントを設定した箇所
解析結果

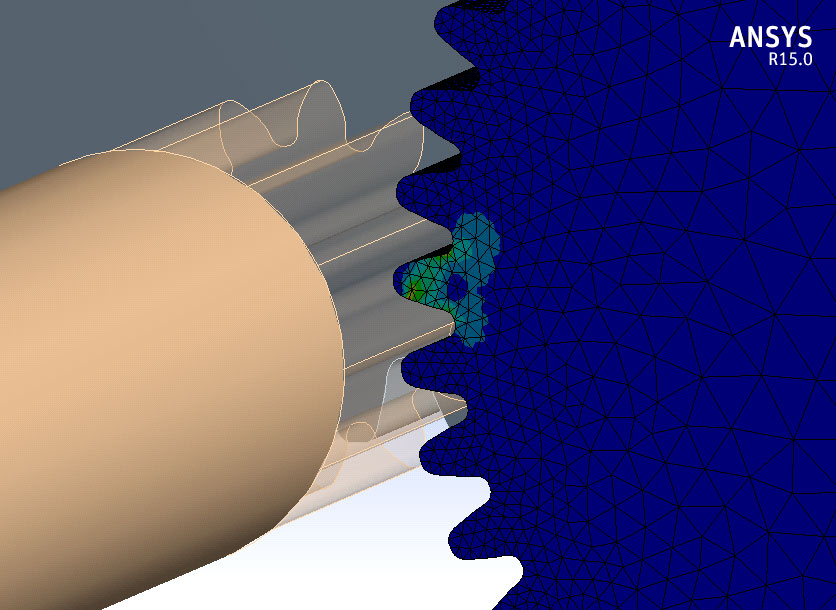

図.駆動歯車との接触状態

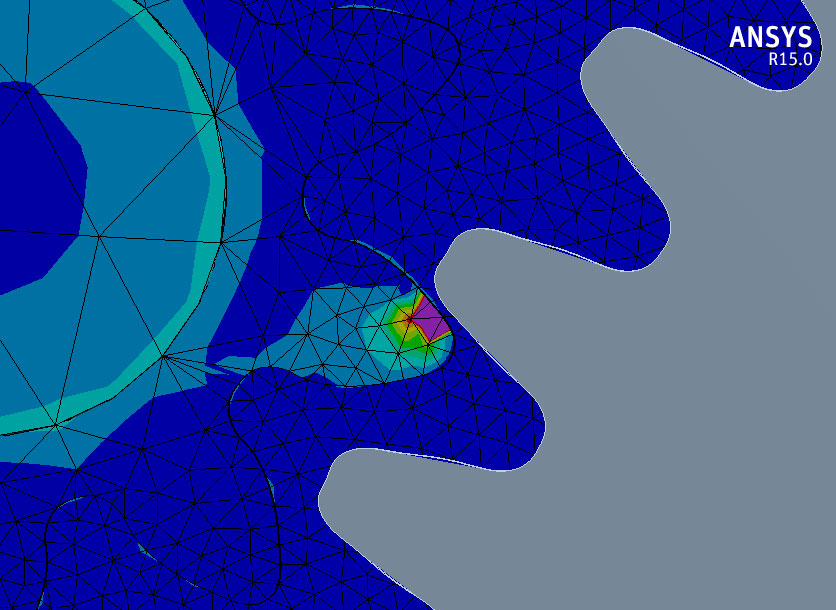

図.２段歯車（内周）と被動歯車の接触状態
2段歯車による噛み合いの接触解析(1)
2段歯車による噛み合いの接触解析(2)
