解析事例
スマートフォンの落下解析
こんな方におすすめ
- スマートフォン（電子機器）の耐衝撃性を予測したい。
- スマートフォン（電子機器）が床面に落下衝突した際の応力状態を確認したい。
- スマートフォン（電子機器）が床面に落下衝突した際の破壊挙動を確認したい。
スマートフォンを床面から1.5mmの高さに初期配置し、自由落下高さ1500mm相当の初期速度を定義しています。これによって床面に衝突するまでの計算時間を短縮しつつ、人間がスマートフォンを持つ際の高さ約1.5mからの落下衝撃を表現しています。また、この事例では一定の応力が生じると破壊する条件が定義されており、落下衝突時の衝撃力により、スマートフォン表面が破壊する様子を確認することができます。
Ansys Explicit STRをお使いの場合、解析の設定からポスト処理まで、全ての操作をAnsys Workbench環境で行えます。
解析モデル

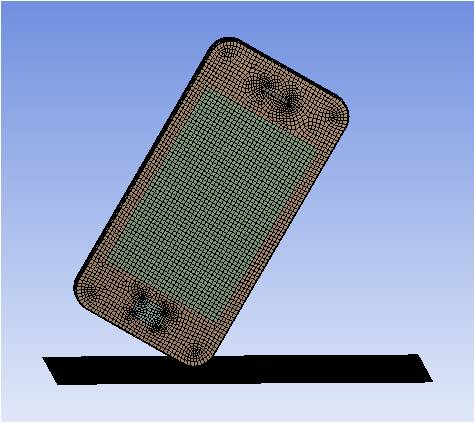

図.スマートフォンのメッシュ図
解析結果

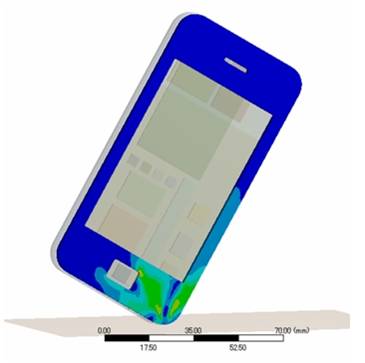

図.落下アニメーション
(クリックで動画表示)
(クリックで動画表示)

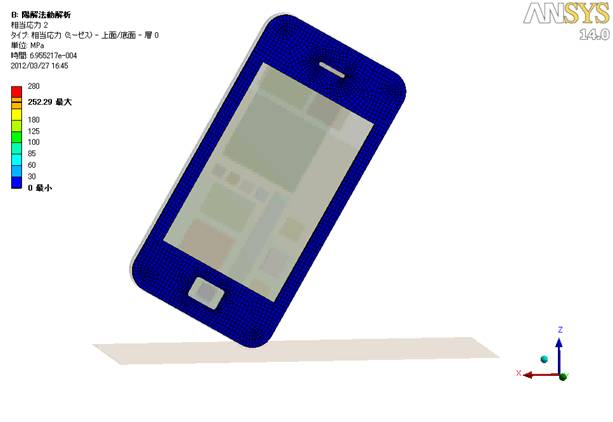

図.相当応力コンター図
対応プロダクト
以下いずれかのライセンスを使用
