構造解析

ホッパーからの錠剤の供給

こんな方におすすめ

  • 錠剤を入れたホッパーから、錠剤が供給されていく挙動を確認したい。
  • 錠剤の大きさによって、どのように挙動が変化するか予測したい。

ホッパーに錠剤を充填し、そこから供給していく挙動を確認しています。錠剤形状を変更することによって、どのような影響が生じるかを検討しています。

本解析では、ホッパー形状は同じものを使用し、錠剤は大きいものと小さいもので解析を実施しています。同じホッパーであっても、錠剤を大きくすることで詰まりが生じてしまう可能性があることが確認できます。
シミュレーションでは、錠剤の形状やホッパーの形状など、容易に変更することができるため、錠剤を設計するにあたり、生産設備まで含めて検討することが可能です。形状だけでなく、ホッパーに振動を与えたりすることも可能で、その効果を確認することもできます。

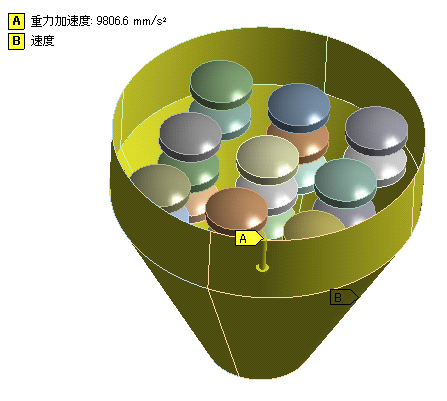

解析モデル

解析結果

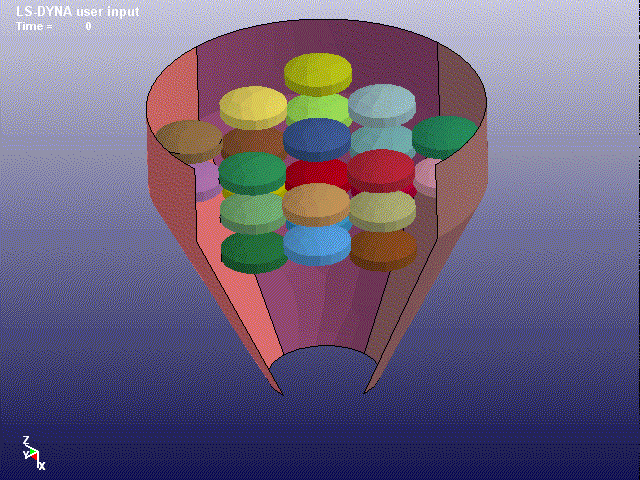

解析結果1 錠剤(大)の場合 錠剤(大)の場合

クリックで動画再生します。

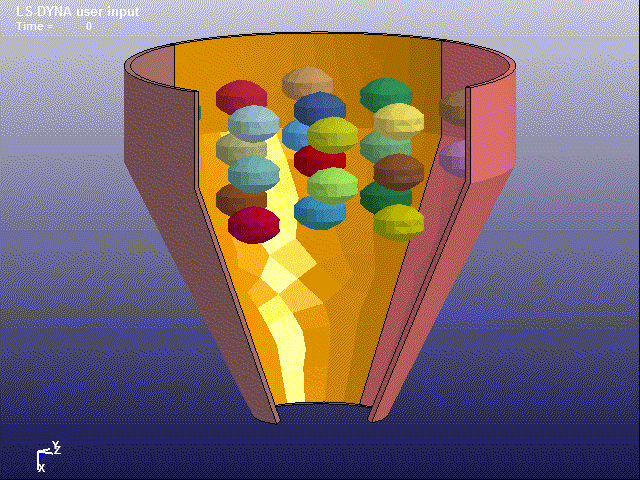

解析結果2 錠剤(小)の場合 錠剤(小)の場合

クリックで動画再生します。
