解析事例
ガラスパネルへの衝突解析
こんな方におすすめ
- 物体衝突時の貫通性能を評価したい。
- 衝突後の変形形状を評価したい。
ガラスパネルと弾丸をモデル作成しています。
弾丸には初期速度、初期回転速度を定義して回転しながらガラスパネルに衝突します。
ガラスパネル、弾丸ともに一定のひずみが発生すると要素が削除される設定がなされているので、衝突によりひずみが大きくなった要素が削除され、弾丸が貫通していく様子を確認することができます。
解析モデル

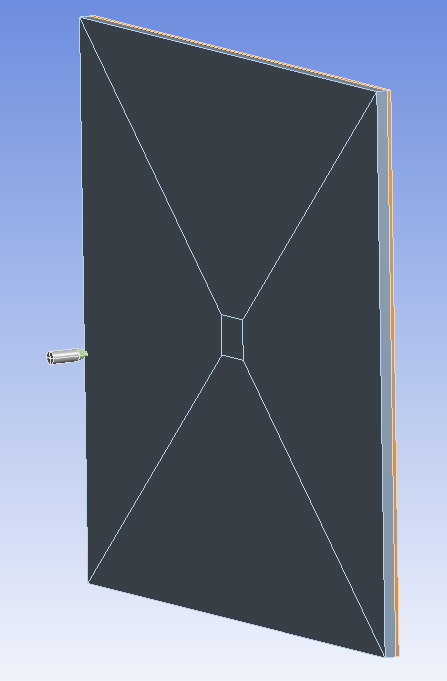

図.ガラスパネルと弾丸
解析結果
弾丸の変形結果
ガラスパネルの変形結果
