解析事例
ギアの誘導加熱
こんな方におすすめ
- 誘導加熱の解析をされたい方
コイルに交流を負荷する事によるギアの誘導加熱シミュレーションです。
multiFieldSolverの機能を利用した磁場と伝熱の連成解析です。
誘導電流を考慮する場合、周波数を高くする事で表皮効果の影響が生じ、モデル表皮部分のメッシュを細かくする必要があります。
通常の連成解析の場合は磁場と伝熱のメッシュが共有化されるが、MultiFieldSolverの機能により、磁場解析時のみメッシュを細かくしています。

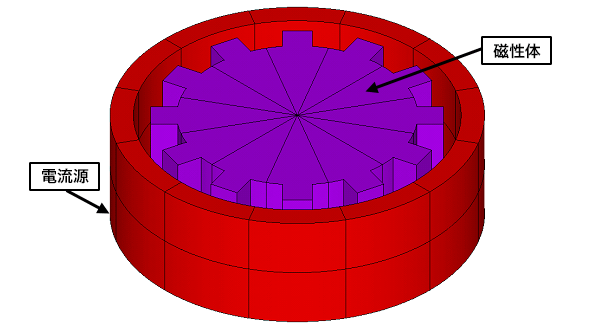

解析モデル
解析結果

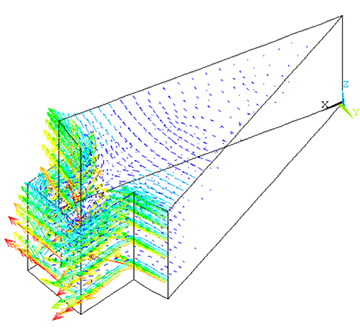

誘導電流分布

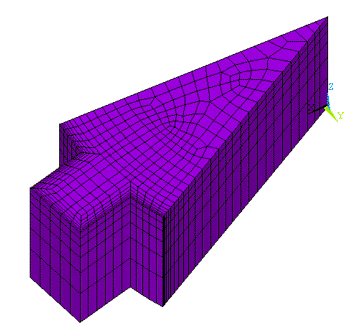

磁場解析用メッシュ

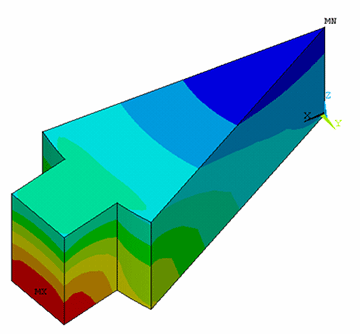

温度分布

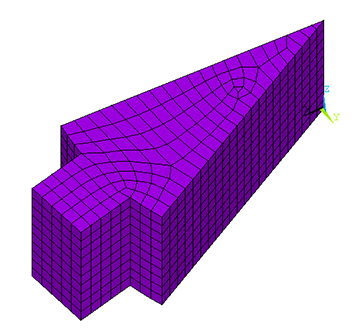

伝熱解析用メッシュ
