解析事例
熱電発電
こんな方におすすめ
- 熱電変換による発電現象を解析したい。
- 温度差を利用した発電システムの解析を行いたい。

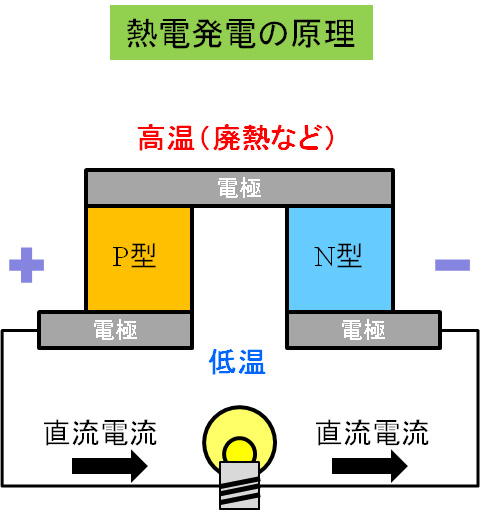

熱電素子はN型半導体とP型半導体を交互に配列して出来ています。この素子の両側に適当な温度差を設けると、ゼーベック効果により直流電流が発生するため、発電機として活用できます。
小型・軽量で構造がシンプルであることからメンテナンスが楽で長寿命、ランニングコストが低いという特長があります。また、適当な温度差が確保できれば発電できるため、廃熱回収や自然熱エネルギーの活用方法として注目されています。
Ansysでは、ダイレクト連成場要素を用いて電流と伝熱を直接連成して、熱電効果の解析ができます。半導体の物性は、通常の伝熱特性に加えて、ゼーベック係数と抵抗率を設定します。電極の両端を0V固定して温度差を負荷すると、電流が流れる様子を観察できます。

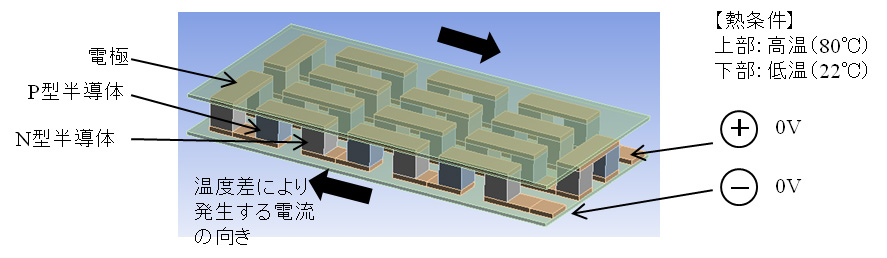

解析モデル
解析結果

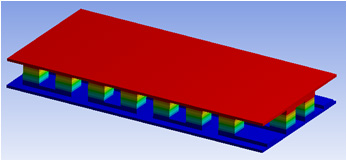

温度コンタ図

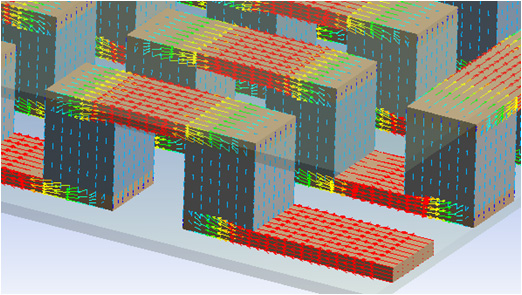

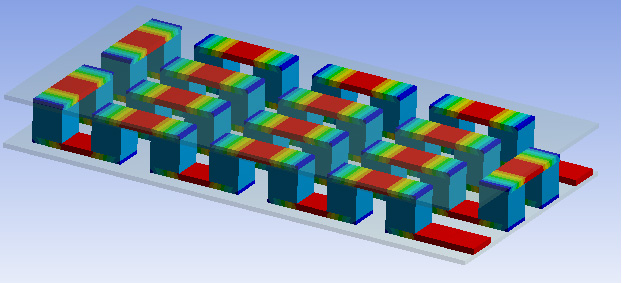

電流密度コンタ図
電流密度アニメーション
(クリックで動画表示)
(クリックで動画表示)
