ブラケットの固有値解析
こんな方におすすめ
- 製品の共振周波数を知り、振動対策をしたい
- 製品を製作する前の設計段階で振動特性を把握したい
ブラケットの固有値解析です。製品設計の段階でもCADデータを利用することで、製品の共振周波数や、どの部位が振動しやすいかをシミュレーションします。

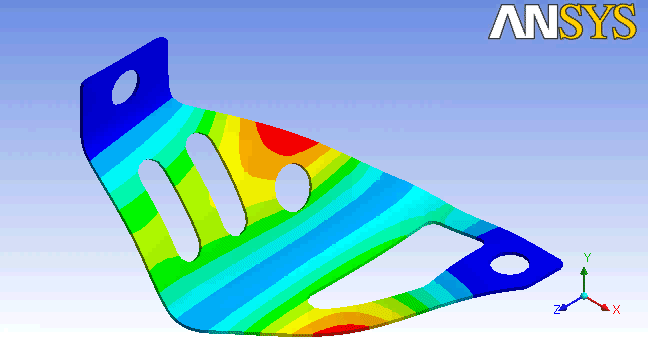

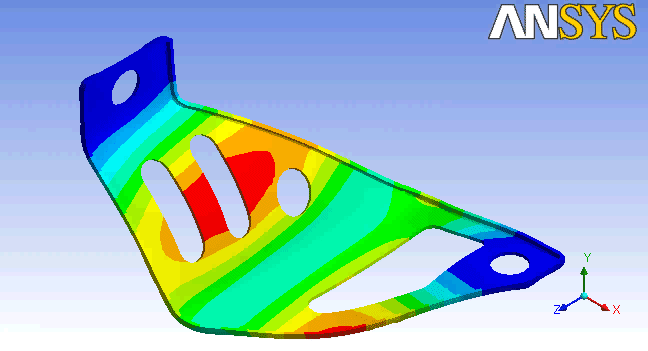

アニメーションは、１次モード図（変位コンタ）を表示しています。ブラケットはシェル要素でモデル化しています。ブラケットの周囲にリブを立てることにより剛性が高くなり、その結果、固有振動数が上昇する様子が観察できます。Ansys WorkbenchではCADの形状を利用することにより、形状変更に伴う解析結果を直ぐに反映させることが可能です。

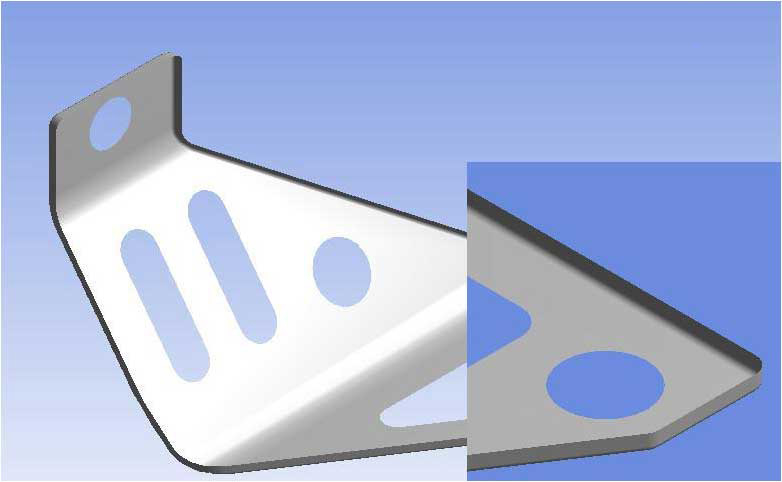

解析モデル
リブなし
リブあり

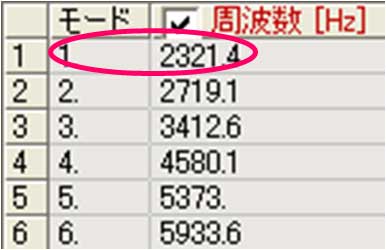

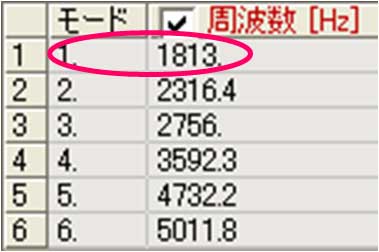

解析結果
リブなし
リブあり
