本田技研工業(株)と共同で特許申請中の新技術「仮想現実・複合現実感を用いて解析結果を可視化する方法」を、VRシステムのオプション機能として販売開始

従来難しかったCAE解析結果の視覚的な考察が、設計者自らVR空間内で実施可能に!製品の品質向上と開発期間短縮に寄与します。

2021年04月05日

PDF版はこちら

サイバネットシステム株式会社(本社:東京都、代表取締役 社長執行役員:安江 令子、以下「サイバネット」)は、サイバネットが販売・サポートするVR設計レビュー支援システム「バーチャルデザインレビュー」に、本田技研工業株式会社(本社:東京都、以下「本田技研工業」)と共同で特許申請中の新技術「仮想現実・複合現実感を用いて解析結果を可視化する方法」をオプション機能として実装し、2021年4月5日から販売開始することをお知らせいたします。

本田技研工業と共同で開発した新技術

設計/開発の現場では、CAEで得られた解析結果を関係者間で正しく解釈し共有するのに時間がかかることが課題となっていました。

この課題に対し、以前よりバーチャルデザインレビューのユーザーであった本田技研工業と共同でVRを活用した解決方法の検討を進め、解析結果の可視化をVR空間内で容易に実現する手法を開発しました。

本技術によって、設計者がCAE解析の結果を視覚的に深く理解できることで手戻りの削減による開発期間短縮と、製品品質の向上が期待できます。

バーチャルデザインレビューに追加された新機能概要

従来、CAEで解析した結果を可視化してVR空間で表示させる方法は主に2通りありました。

1. VRシステムによる解析可視化ソフトウェア結果のキャプチャ表示
2. 解析可視化ソフトウェアに組み込まれるVR 出力機能による表示


どちらの方法も、VRシステムのコントローラーでは解析可視化ソフトウェアの設定変更機能がないことからVR上でのリアルタイムの可視化の設定変更が困難でした。また設定変更には解析可視化ソフトウェア側でオペレータの操作が別に必要になることから、VRシステム側の確認者の意図をオペレータの操作に正確に反映させることが難しいという課題もありました。

今回追加された新機能によって、VR空間内で設計者自ら3次元的な構造を観察しながら、コントローラーの操作だけで、流線開始位置の設定や温度情報の確認が可能となります。

20210405-1

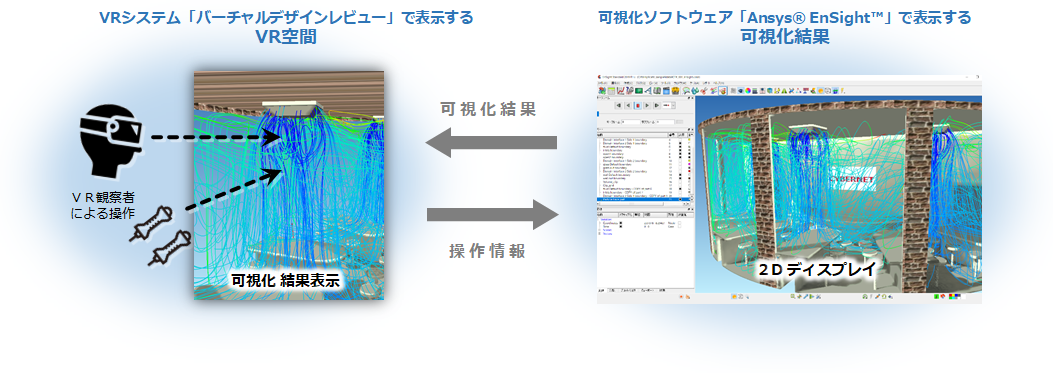

CAEで解析した設計情報をVR空間で直接操作し、リアルタイムで確認可能に
以下のような評価が可能です:
・VR空間で歩く、しゃがむなどの移動で視点調整
・コントローラー位置、向きで流線発生位置調整
・可視化結果の流線を自ら動いて追跡

バーチャルデザインレビューの設計評価使用例

VR空間内の操作だけで流線を生成:VR空間での設計評価中、コントローラーで「流線を作る」ボタンをクリックすれば可視化ソフトの操作でも流線が作成されます。

共同開発者 本田技研工業におけるCAEとVRの活用について
(四輪事業本部 ものづくりセンター パワーユニット開発統括部)

Hondaは新世代開発プロセスのひとつとしてVR技術に注目しています。
開発現場では、車両全体の大規模CAEを活用したバーチャル開発が必要不可欠となっていますが、解析結果の可視化に課題を抱えていました。
この可視化処理は専門性が必要なため、限られたエンジニアにしか操作ができませんでした。
そのため、十分な考察ができず、せっかくのCAE結果を活用できないことも少なくありませんでした。
そこで、VRを用いたCAE結果の評価技術をサイバネットシステム様と共同開発し、VR空間内で誰もがCAE結果を可視化できるソリューションを構築しました。
この技術により、設計者自らがCAE結果の考察を行うことができ、仕様決定までの時間を短縮しました。

20210405-2

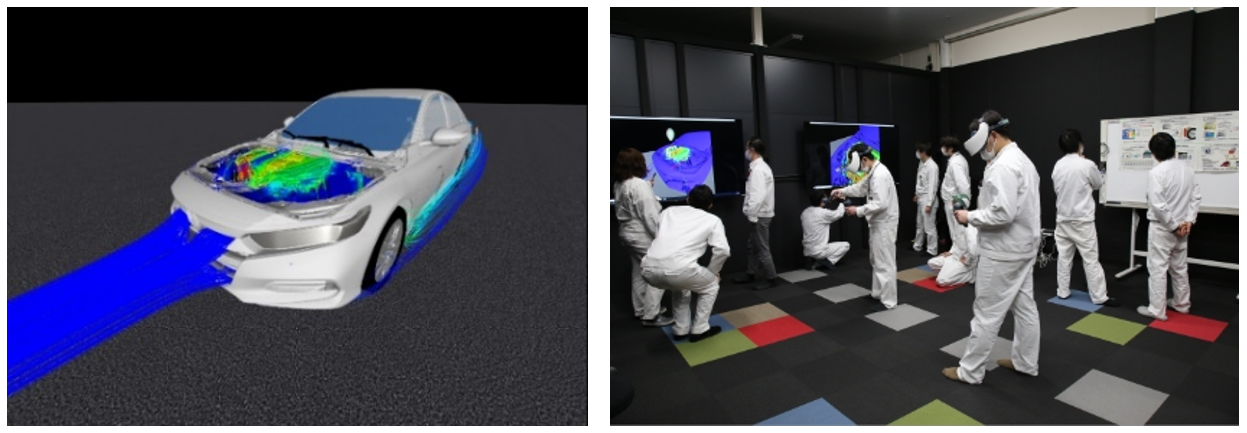

VRを用いたCAE結果レビューの様子

本技術を搭載したバーチャルデザインレビューのオプション製品

【主要な機能】 VR空間内でコントローラーを使用した断面、コンター図※1作成機能および
          流線生成機能
       (「バーチャルデザインレビュー」のCAE連携オプションとして販売)
【販売開始日】 2021年4月5日(月)
【 価 格 】 別途お問い合わせください。

紹介Webセミナー

本技術が含まれる、VR設計レビュー支援システム「バーチャルデザインレビュー」のCAE連携オプションに関する紹介Webセミナーを開催します。当日は、操作のデモ動画を交えて解説します。

日時 2021年4月16日(金) 15:00~(30分程度)
開催地 オンライン(Web会議システムZoomを用いたWebセミナー)
対象者 CAEのVR表示にご興味のある方
参加費 無料(事前登録制)
お申込み

バーチャルデザインレビューとは

20210405-3

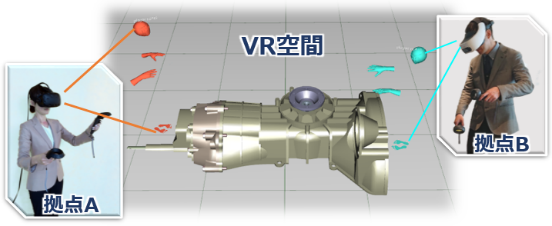

3D CADの形状をデータ変換等の手間をかけず直接VR空間に投影させ、遠隔地のメンバーを含む複数人が同一のVR空間の中でコミュニケーションを取りながらレビューすることができるVRシステムです。設計変更等の情報を有効に共有することで手戻りを軽減し、開発にかかるコストや時間を削減します。

バーチャルデザインレビューの詳細については、下記Webサイトをご覧ください。
https://www.cybernet.co.jp/ar-vr/products/vdr/

注釈
※1: コンター図:断面上の物性値の変化を色の変化で表示する可視化方法。数値の高低、分布などが感覚的に分かりやすい特徴がある。
