構造解析

Ansys Mechanical

応力・伝熱・振動・静磁場・伝熱-構造解析

Ansys Mechanicalは、応力、伝熱、振動、静磁場のほか、伝熱-構造解析や音響-構造解析といった複雑な連成解析を実行できるアプリケーションです。
Ansys Mechanical では、モデルに適用される荷重の設定、荷重に対するモデルの応答解析といった詳細な条件設定を定義した上で、開発製品の利用環境に応じたさまざまな詳細条件を設定できます。解析を実行後は、コンター図、断面図、アニメーション表示、グラフ出力など、用途に合わせたさまざまな形式にて解析結果を視覚化することも可能です。

製品概要

Ansys Mechanicalの構成

Ansys Mechanical は「Mechanical Pro」、「Mechanical Premium」、そしてフラッグシップ製品である「Mechanical Enterprise」で構成されており、エントリーレベルからアドバンスレベルまでシンプルかつスケーラブルにステップアップしていただくことが可能です。Ansysが提唱する「Pervasive Simulation」の段階的な実現に貢献します。

Ansys Mechanicalの構成

Ansys Mechanical Enterprise

高度な非線形材料、衝撃解析、連成解析など高度な機能を集結したフラッグシップ・モデル

Ansys Mechanical Premium

Mechanical Proの機能に加え、高度な非線形応力解析や線形動解析などが利用できるミッドレンジ・モデル

Ansys Mechanical Pro

線形構造解析や接触解析、伝熱解析、疲労解析など、汎用的な解析機能を利用できるエントリーモデル

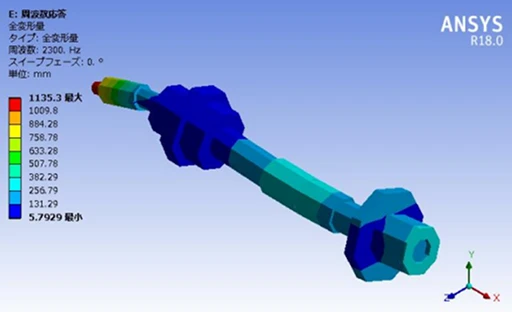

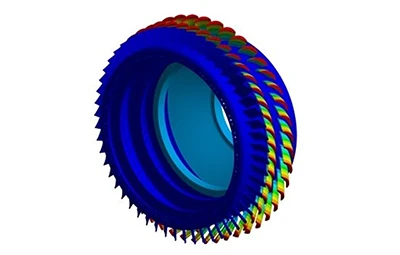

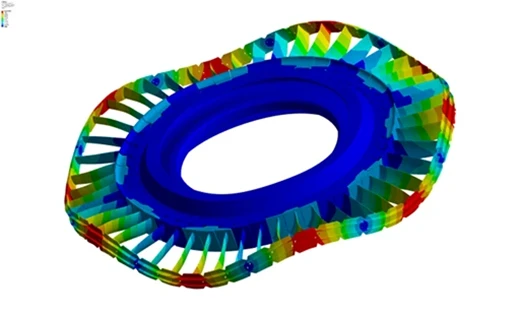

Ansys Mechanical で実行可能な解析タイプ

Ansys Mechanical では利用環境に合わせたさまざまな解析を実行できます。ここでは Ansys Mechanical で実行可能な解析についてご紹介します。

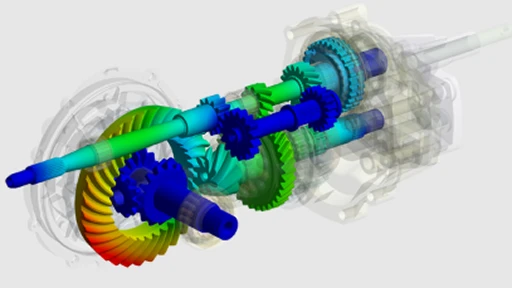

静的構造解析

静的構造解析

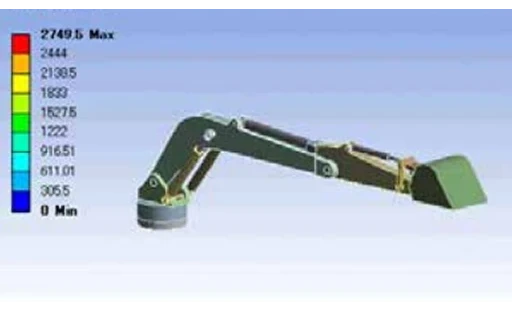

線形構造解析
力、圧力、強制変位を加えたときの応力、変位、安全率等を解析できます。

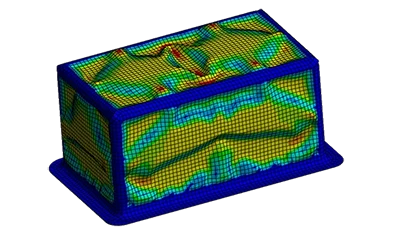

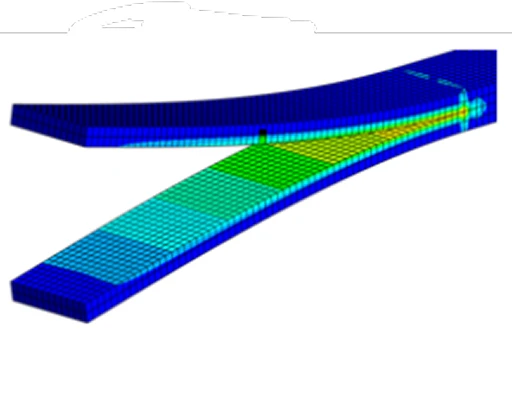

非線形構造解析
大変形、大ひずみを考慮した幾何学的非線形解析です。摩擦接触や自己接触などの非線形接触解析も可能です。

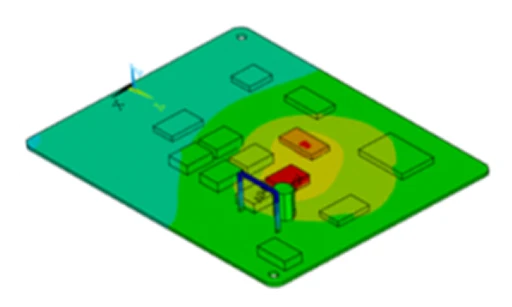

伝熱解析

定常伝熱解析
定常状態における温度分布、熱流束を求める解析、温度依存性を考慮した非線形伝熱解析のほか、熱輻射を考慮した非線形伝熱解析が可能です。
過渡伝熱解析
温度による温度変化や熱輻射を考慮した解析ができます。

伝熱解析

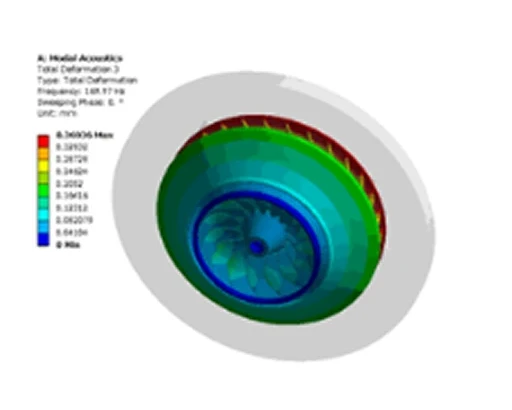

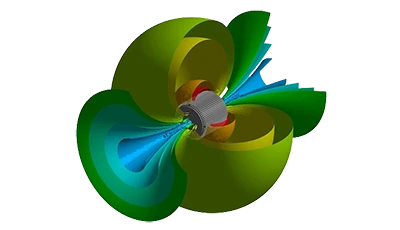

音響解析

閉鎖または開放された空間内での音波の伝播を調査するための解析です。反射・回折・干渉などの波動的な現象をそのまま表現できます。
音場空間の共鳴周波数を評価するモーダル解析と、周波数特性を評価する周波数応答解析(フル法)、音波の時間変化を直接解析する時刻歴応答解析(フル法)が可能です。

音響解析

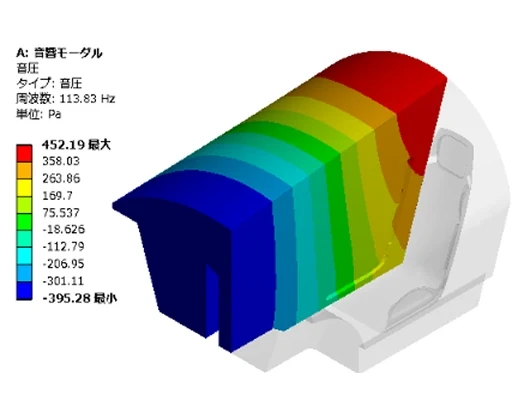

車室内の音響モーダル解析

連成解析

伝熱-構造解析
伝熱解析による温度分布を構造解析の荷重条件として適用した熱応力解析ができます。
音響-構造解析
固体と気体/液体の音波の伝搬を同時に計算する強連成解析と、固体の振動⇒気体/液体の伝搬を順に計算する弱連成解析が可能です。

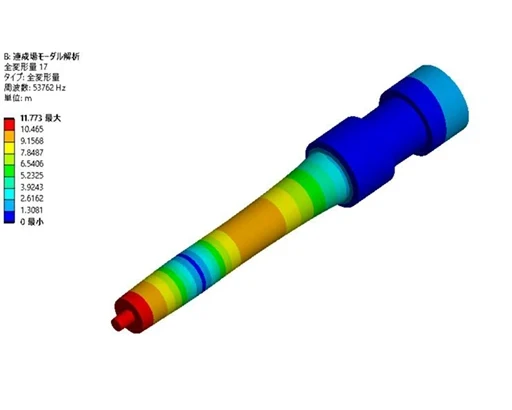

圧電解析
圧電体をモデル化し、電極に生じる電圧差による変形状態や振動特性を求める解析ができます。

連成解析

設計調査

パラメータ相関解析
パラメータの結果への影響を調査し、相関、感度結果を得る解析ができます。
最適化解析
目標・制約に応じた最適なパラメータの候補を提案する解析です。実験計画法を利用して応答曲面を生成し、最適化解析に利用することが可能です。
シックスシグマ解析
入力パラメータのバラつきによる結果への影響を調査する解析が可能です。

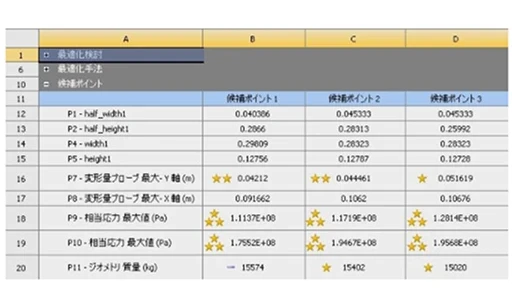

設計調査

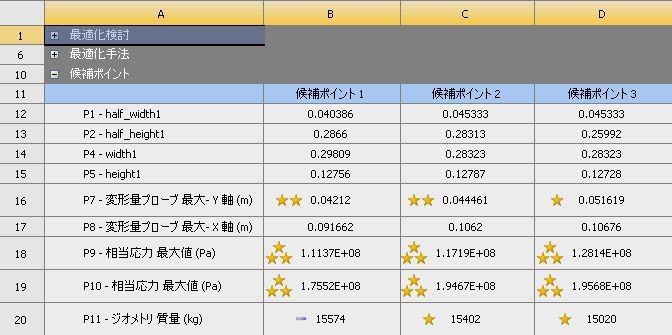

決定支援処理(設計者の意図に沿った最適解の提示)

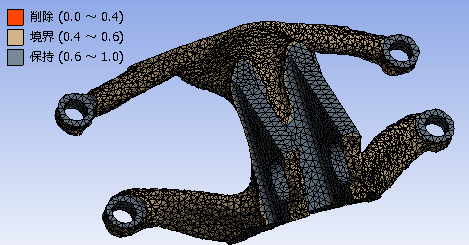

トポロジー最適化解析

構造物の位相を設計変数とし、重量やコンプライアンスなどの目標を定め、制約条件に基づき最適解を算出します。静的構造解析、モーダル解析、定常伝熱解析、またはこれらを組み合わせて利用可能です。

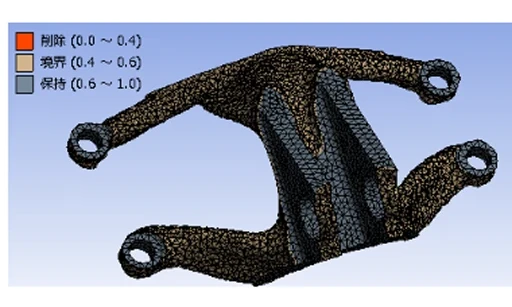

トポロジー最適化解析

トポロジー最適化結果

製品ごとに利用できる機能が異なります。詳しくは、下記の機能対応表をご確認ください。
