バーチャルデザインレビュー

バーチャルデザインレビューとは

データ変換不要！CADから直接VR表示し設計レビューが変わる

特長

設計・製造間のプロセスの時間とコストを大幅に削減

出図前の形状判定に必要なモック（実寸模型）の、作成回数の削減ができます。必要な時、簡単にレビューが実施でき、設計部門や生産技術部門などによるスムーズでスピーディな意思疎通を実現。設計への手戻りをなくし、コストと時間の圧縮を実現します。

主要な3D CADデータの変換不要でVR空間に投影

3D CADデータをそのままVR空間に投影する方式なので、データ変換に時間やコストをかけることなく、いつでも気軽にデザインレビューでき、その場で設計を変更してVR空間で確認することも可能です。主要なCADソフトに対応、安心して導入できます。

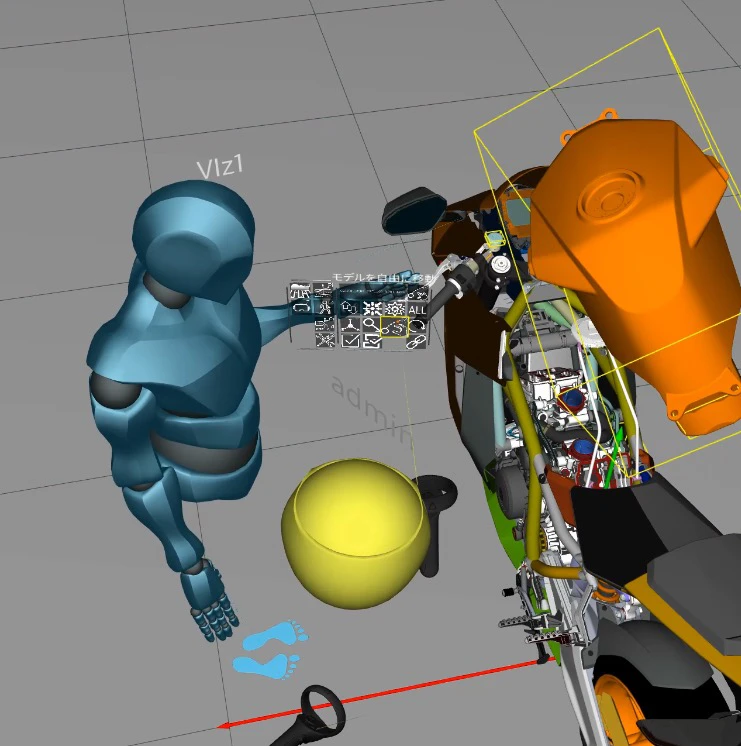

場所の離れた複数人での レビューも可能

複数人で利用することができ、レビューしながらお互いに意思疎通を深めることができます。また、社内ネットワーク経由で離れた場所からも参加・利用でき、一箇所に集まる時間と手間、コストが省けます。

汎用VRシステムを採用、 本格機能を低コストで実現

「バーチャルデザインレビュー」では、ゲームなどで使用される汎用VRシステム（HTC Vive, Meta Quest）を採用しています。これにより、CAVEなど今までの没入型VRシステムに比べ、圧倒的な低価格を実現。さらに、「Fusionオプション」を追加すれば、異なるCADソフトの形状を合成して投影することも可能です。

MR（Mixed Reality：複合現実）技術への対応

MR環境は、MRヘッドセットを装着しながら実際の背景に重ねてデジタルコンテンツを操作できるため、従来のVR環境と比べて長時間の使用でも疲労が少なく、より自然に設計検証を行えます。オクリュージョン(遮蔽)にも対応することで、MR空間の奥行の表現が可能となり、作業者とデジタルコンテンツの前後関係が自然に再現されます。特に、製造ライン設計や大型設備の配置検討時、実際の空間スケールで設備や作業者の配置確認が可能となり、製造効率と安全性の向上に貢献します。

オクルージョン処理なし。
すべてのコンテンツが前面に表示される

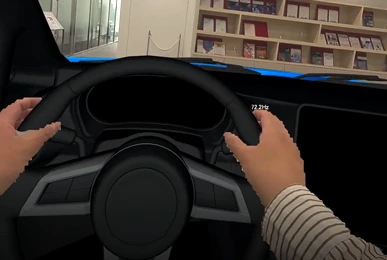

オクルージョン処理あり。
作業者の手がハンドルの前面に見えるよう、 実際の奥行・距離感が再現される

※本機能を有効に利用いただくには、オクルージョン機能に対応したMR対応ヘッドセットが必要です

上半身トラッキングの検証を、より簡単に低コストで実現

これまでVDRのボディトラッキング機能は、専用のトラッキング用センサーを調達したり、ヘッドマウントディスプレイ本体とは別売りのトラッカーを複数個身体に装着したりする必要がありました。

VDR V9.0からは、米Meta社製ヘッドセット「Meta Quest 3」の利用により、トラッカー不要で上半身のトラッキングが可能になりました。低価格なMeta Quest3導入によるコスト削減のみならず、ハードウェアやコード類による物理的な制約もなくなることで、検証作業の運用負荷を大きく軽減し、安全性および精度の高い設計検証の実現に貢献します。

【動画】トラッカーを使うことなく、上半身の動きを詳細に再現している様子

※本機能を利用いただくには、米Meta社製ヘッドセット「Meta Quest 3」が必要です

活用例

3Dネイティブ世代とのコミュニケーション促進にも効果的！

「バーチャルデザインレビュー」を利用することで、レビュアーの知識不足による問題点の見落としやコミュニケーション不足による改善ポイントの伝達漏れといった問題を解消。設計の“手戻り”をなくし、開発期間の短縮に貢献する他、若手スタッフの教育・技術やスキルの継承といった中長期の問題の解決にも効果を発揮します。

組立設計時の作業姿勢の検証に

CADデータをVR空間上に実寸大で表示できるため、組み付けや加工時の作業姿勢の検証を実際の工具を用いて検証することができます。また、「接触判定機能」を利用すれば、スパナの可動域確認なども可能です。

若手エンジニアの 教育ツールとして

ベテランと若手が原図台を囲んでノウハウやスキルを継承していた時代のコミュニケーションを、3Dモデルが表示されるVR空間で再現。ワイワイガヤガヤ語らいながら学べる環境を提供します。

仕様

主な機能（一部抜粋）

対応CADソフト（一部抜粋）

※その他の多数のCADソフトやファイルフォーマット（.obj、.fbx、.stlなど）に対応

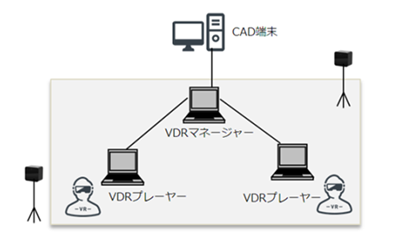

システム構成

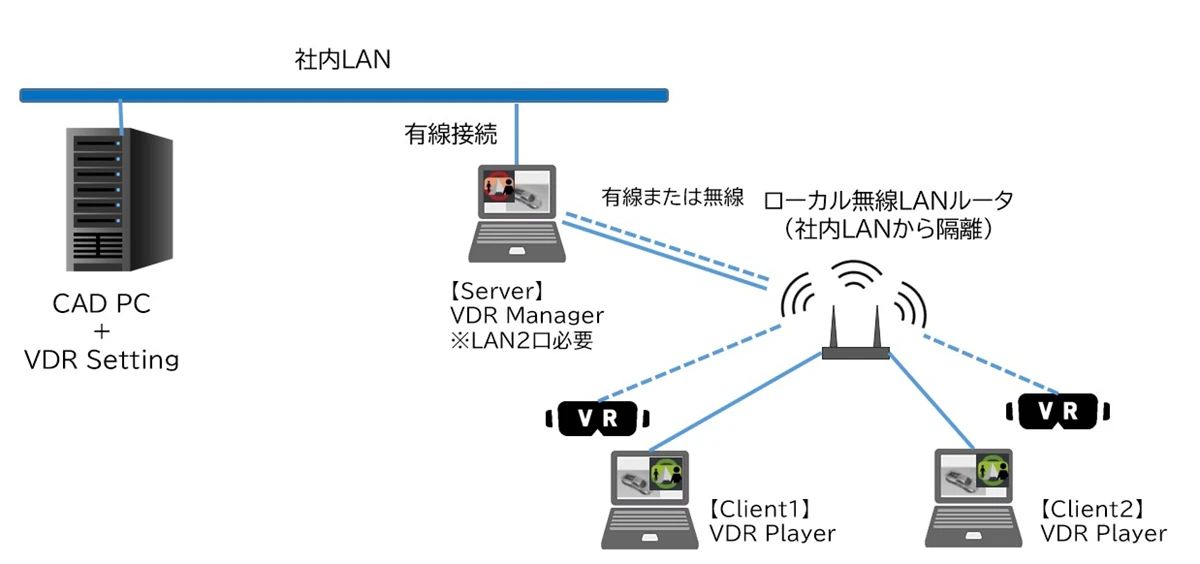

標準的な構成

動作環境
