製品
Ansys SCADE
機能安全/安全規格を意識した組込ソフトウェアのモデルベース開発
製品概要
いまや多くのデバイスに適用されている組み込みソフトウェアですが、「1000行ごとに8つのバグが含まれている」とも言われています。
不完全なコードは製品不具合や重大事故の原因となり得るため、これらのソフトウェアには認証に厳しい基準が設けられており、エンジニアはその要求に耐えうる高品質なコードを作成するためにかなりのコストを割いています。
Ansys SCADEは、組込みソフトウェア開発とそのシミュレーションを加速するためのソリューションです。システムエンジニアとソフトウェアエンジニアはAnsys SCADEソリューションを使用して、グラフィカルに設計、検証し、高信頼性要求事項があるクリティカルなシステムとソフトウェアアプリケーションを自動生成できます。高度な相互運用が可能で、容易に統合できることから、開発の最適化やメンバー間のコミュニケーション強化にも繋がります。
特長
世界の10を超える安全機関に最高レベルの認証を受けています。
- DO-178C 最大レベルA - FAA、EASA、Transport CanadaおよびANACによる航空宇宙および防衛用途
- IEC 61508 最大SIL 3 - TÜV SÜDによる運送および産業用途
- EN 50128 最大SIL 3/4 - TÜV SÜD、EBAおよびCertiferによる鉄道運輸用途
- IEC 60880 によるコンプライアンスのデモ - 原子力安全機関による原子力用途
- ISO 26262 最大ASIL D - TÜV SÜDによる自動車用途
SCADEユーザーから、以下のようなレポートが届いています。
- 平均50％の開発費用の削減
- 認証速度を2倍に加速
- 安全標準規格目標による設計プロセスのアライメント
製品構成
Ansys SCADE Architect
SCADE Architectは、高い信頼性が要求されるシステムのエンジニアに向け開発された設計環境です。システムのモデル化と検証を行うための機能を備えており、一貫性のある包括的なインターフェース制御文書（ICD）を成果物として生成します。ARP4754A、ISO26262、EN50126といった規格に完全準拠しています。
Ansys SCADE Suite
SCADE Suiteは、航空管制およびエンジン制御ソフトウェア、着陸装置システムなどクリティカルなアプリケーションに特化したモデルベースの開発環境です。要件管理、モデルベースの設計、検証、適合/認証コード生成、他の開発ツールやプラットフォームとの相互運用を提供します。

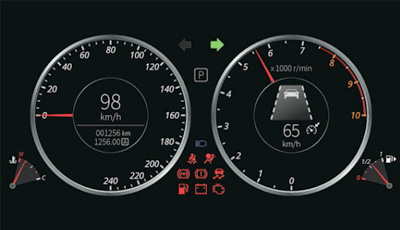

Ansys SCADE Display
SCADE Displayは、組込みグラフィックス、ディスプレイ、HMI開発、安全性重視ディスプレイの認証コード生成を高速化します。
航空宇宙、鉄道輸送、自動車、原子力発電、および工業分野のリーディングカンパニーに、HMI表示ソフトウェアプロトタイピング/開発ツールとしてご利用いただいています。
機能紹介
Ansys SCADE Architect
- システム要件の分析
- システム設計、検証
- ICDの生成とソフトウェア設計との同期
- システム設計環境の設定
- システム要件とアーキテクチャマルチフィジックスのシミュレーション
- 車の開発者向けのソリューション
- アビオニクスの開発者専用ソリューション
- FACE開発者専用ソリューション
Ansys SCADE Suite
- 高度なモデルベースの設計
- ソフトウェアアーキテクチャ設計との同期
- タイミングとスタックサイズの最適化
- シミュレーションとデバッグ
- 設計検証
- 自動コード生成
- 業界最高水準の適合/認証のサポート
- SCADEツールの統合
- システムのシミュレーション機能
Ansys SCADE Display
- グラフィカルプロトタイピングおよび設計
- HMIテストの自動化
- アプリケーションのライフサイクル管理をサポート
- インタラクティブなシミュレーション
- 統合型の設計チェック
- HMI挙動ロジック設計
- コードおよびHMIの自動生成
- 重要な安全規格の認証
- システムシミュレーションツールとの接続
