建物内部の温熱環境や気流性状を可視化

自然換気による工場内部の温熱環境の可視化

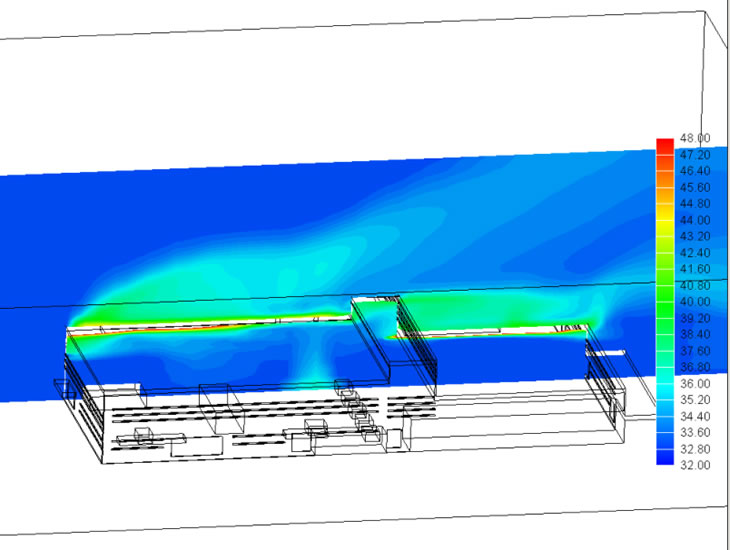

弊社では、社内ネットワーク上に気流シミュレーションシステムを構築し、主な支店の設計部において、建物内部の温熱環境や気流性状を数値予測しその結果を設計に反映することで、気流シミュレーションを空調の設計技術手法の一つとして活用しています。その気流シミュレーション結果のPOST処理ソフトとしてAVS/Expressを使用しています。図は自然換気による工場内部の温熱環境を計算し、AVS/Expressで結果を可視化した一例です。

データ提供	株式会社テクノ菱和　技術開発研究所
使用アプリケーション	AVS/Express
キーワード	気流
可視化手法	断面

富山湾の高波「寄り回り波」の再現

周期 15秒から 17秒の群波と、富山湾海岸域の急峻な海底地形が重なって富山湾特有の高波「寄り周り波」が発生していることがわかります。

データ提供	富山大学
使用アプリケーション	AVS/Express
キーワード	高波
可視化手法	鳥瞰図

地球科学データの可視化

地下地質構造の3次元モデルを作成

地質特性の研究をするため、地下地質構造の3次元モデルを作成。

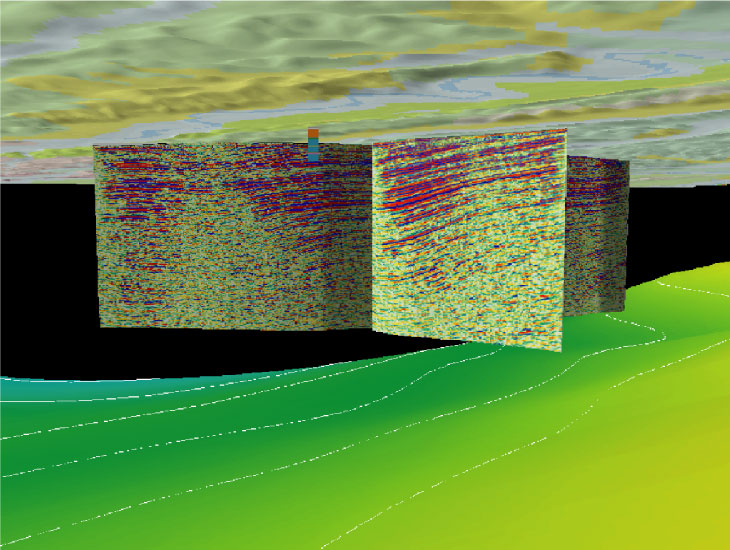

地下から地表面を仰ぎ見た場合のイメージです。地形陰影付地質図、弾性波探査解析断面図、重力(ブーゲー異常図)、坑井柱状図の統合表示。

データ提供	国立研究開発法人産業技術総合研究所　地圏資源環境研究部門
使用アプリケーション	AVS/Express
キーワード	地質
可視化手法	鳥瞰図、離散点補間

河川の汚染状況の可視化

核兵器の実験、製造による周辺河川の汚染状況を調査

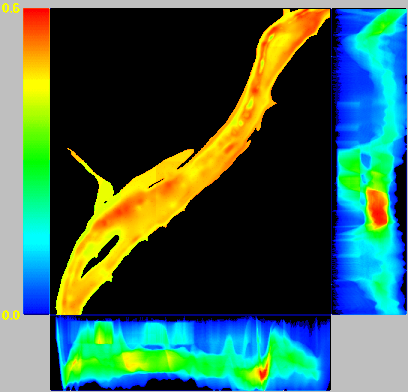

アメリカのオークリッジ・ナショナル・ラボラトリーでは、核兵器の実験、製造による周辺河川の汚染状況を調査しました。水銀、セシウム137などの有害物質が法で定められた基準値以内に納まっているかを調査し、環境汚染のモニタリングを行ったわけです。その調査結果を、連邦政府の河川管理担当官に見せるためのツールとして AVS/Expressを採用しました。地層の任意断面を切り、3次元のアニメーションを使用して断面を移動させることにより、地層の汚染状況を正確に把握することが可能となりました。

データ提供	OAK RIDGE NATIONAL LABORATORY
使用アプリケーション	AVS/Express
キーワード	河川、汚染
可視化手法	断面

非線型構造解析ポストビューワー

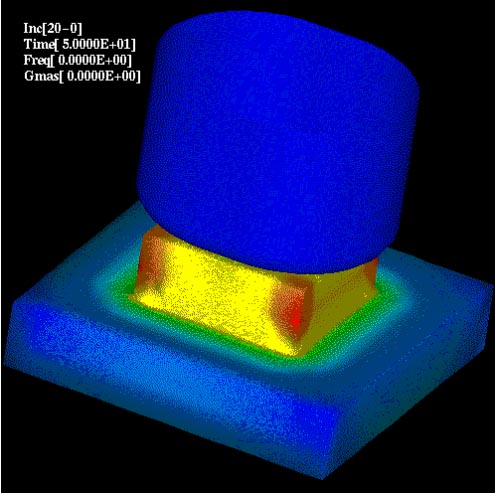

汎用構造解析ソルバーMARCのポスト処理用としてAVS/Expressによりインターフェース・モジュールを作成。

データ提供	サイバネットシステム株式会社
使用アプリケーション	AVS/Express
キーワード	構造、MARC
可視化手法	変形

海洋データ処理システム

海洋資源調査を目的に、秋田県千秋丸に搭載された海洋データ処理システム。水中ロボットの航跡と海底地形、及び水温値が表示されている。GUIは、観測データ（塩分濃度、水温）、軸設定（X、Y、Z）、回転（東、西、南、北、トップ）、表面設定（海面、海底）以上4項目でまとめている。

データ提供	ニイガタシステック株式会社
使用アプリケーション	AVS/Express
キーワード	海洋、資源
可視化手法	鳥瞰図、アプリケーション開発

石油探査のための地震データの可視化

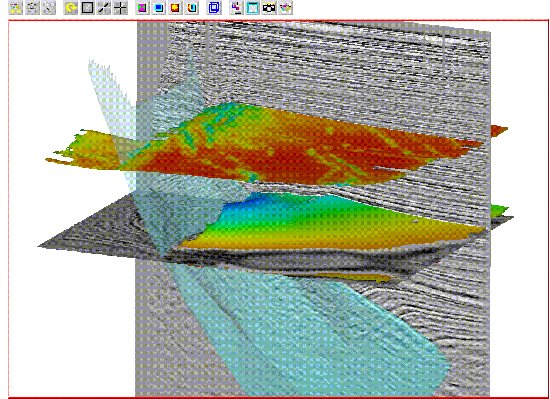

ENIは世界中から集められた地震データを活用して、より効率的な石油探査を行うために、 AVS/Expressで解析を行っています。この画像は、3次元の地震データを元に、地震の断層と時間のスライス（白黒の面）を表示し、それに更に2つの属性を水平的に重ね合わせて表示しています。浅い方に表示された面にはテクスチャー・マッピングを、深い方の面には地震データを表示しています。

データ提供	ENI
使用アプリケーション	AVS/Express
キーワード	資源、地震
可視化手法	等数値面、断面

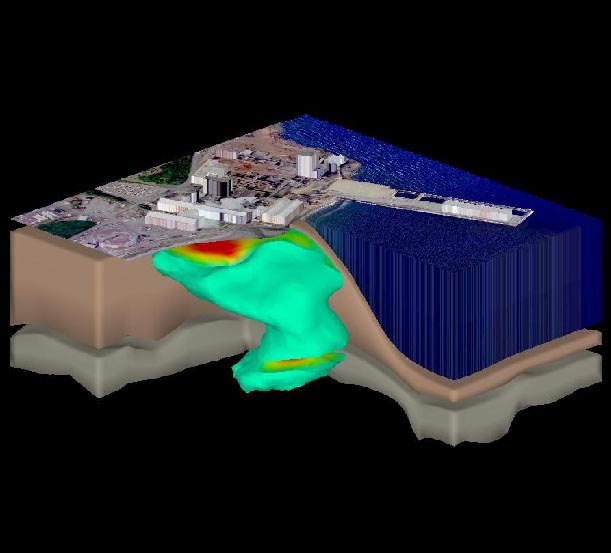

環境シミュレーション・システム

地質、地層、地下汚染に関する解析や可視化を行うことができるソフトウェア。ボーリング・データから地層を生成可能。地下水シミュレーション結果、CAD (DXF) データ、航空写真データとの合成が可能。

データ提供	C Tech Development Corporation
使用アプリケーション	AVS/Express
キーワード	地質、資源、汚染
可視化手法	等数値面、テクスチャー

超音速ジェットのシミュレーション

全圧30.0[atm]の高圧空気を幅約20[mm]の2次元ノズルから大気中(1.0[atm]) に噴出した場合の数値シミュレーション結果(密度のカラーコンター)です。噴出口でのマッハ数は2.46で、静圧は1.87[atm]。

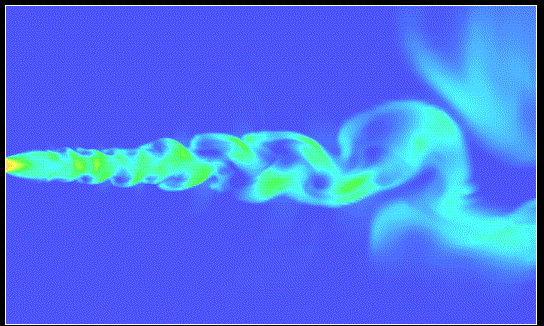

不足膨張ジェットなので、大気開放部ではまず膨張波が生じ、下流にショックセル構造が形作られます。剪断層の不安定性によって巻き上がった渦が合体(pairing)しつつ大規模に成長し、ついには主流を蛇行させてショックセル構造を壊してしまう様子が分かります。数値シミュレーションはC-CUP法を用いてNavier-Stokes方程式を解いていますが、乱流粘性は考慮されていません。

データ提供	東京大学大学院工学系研究科航空宇宙工学専攻姫野武洋様
使用アプリケーション	MicroAVS
キーワード	乱流、渦、C-CUP法

汚染物質の3次元擬似粒子分布表示

「かくさんすけっと」データの可視化

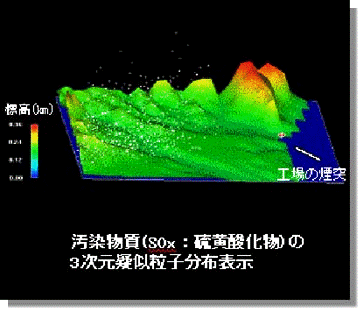

汚染物質の3次元擬似粒子分布表示：大気拡散シミュレーションシステム「かくさんすけっと」のデータを MicroAVS で可視化しています。

データ提供	日立エンジニアリング・アンド・サービス株式会社
使用アプリケーション	MicroAVS
キーワード	大気、汚染、かくさんすけっと
可視化手法	鳥瞰図

河川〜干潟〜沿岸における土砂・栄養塩の動態を可視化

河川感潮域での出水時の土砂動態

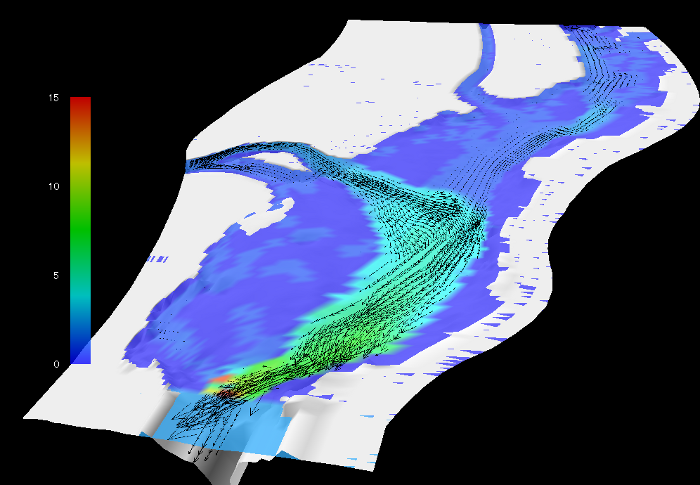

カラーコンターは土砂濃度、白線は水際を示す。河川上流（左側）から流入した土砂が河口（右側）に輸送され、その土砂が上げ潮によって押し戻され、河川高水敷にまで運ばれている様子が可視化されている。

干潟域での出水時の土砂動態

カラーコンターは土砂濃度。河川から流入した土砂の干潟内での挙動が可視化されている。
GFAファイル(72.4MB)

沿岸域での平水時の栄養塩（硝酸態窒素）動態

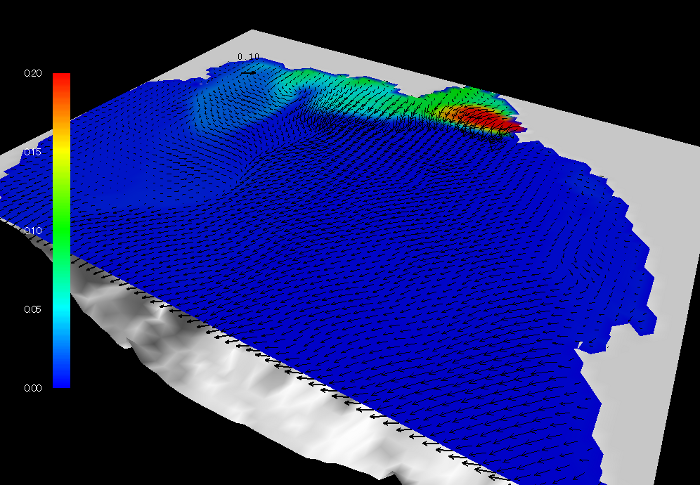

カラーコンターは栄養塩濃度を示す。河口から供給された栄養塩が潮汐の影響を受けながら湾内に広がっていく様子が可視化されている。
GFAファイル(26.5MB)

※本研究は東京工業大学大学院理工学研究科池田駿介教授のご指導の下おこなっております。

データ提供	東京工業大学総合理工学研究科赤松良久様
使用アプリケーション	MicroAVS
キーワード	河川、資源
可視化手法	鳥瞰図、グラフ、ベクトル

大気拡散濃度の計算結果

大気汚染物質がチャンネル型の底面から発生し、周辺の風が左から右に吹いている場合を想定しています。

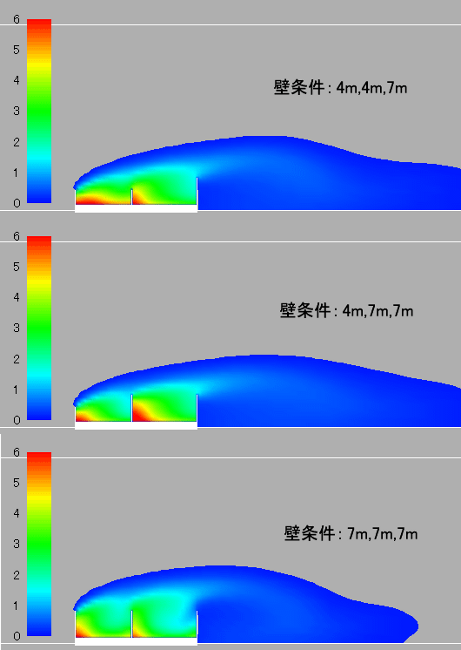

大気汚染物質の発生源にある３枚の壁の高さが変化したときに周辺の大気拡散濃度がどのように広がるかを計算し、アニメータ2Dで図化しています。

データ提供	(株)千代田コンサルタント堀内様
使用アプリケーション	MicroAVS
キーワード	大気、拡散、汚染
可視化手法	断面
