2012年度可視化情報処理･同演習期末テスト

【1】AVSにて次のようなモジュールネットワークが組まれているとき，それぞれのモジュールが可視化の 4つのプロセスのどれに相当するか語群から選んで記号で答え，それぞれのモジュールの役割について 簡単に説明しなさい。

「Read Field」・・（ ）
役割：
「extract scalar」・・（ ）
役割：
「isosurface」・・（ ）
役割：
「Uviewer」・・（ ）
役割：

「Diamond3D」，「Uviewer」とするとき，このネットワークを描きなさい。

語群： ア．レンダリングイ．マッピングウ．データ生成エ．フィルタリング

【2】次のモジュールネットワーク（※）の出力として正しいモノはA，Bのどれか。

※”Read Field”, “downsize”, “isosurface”, “bounds”, “Uviewer”から成るネットワーク

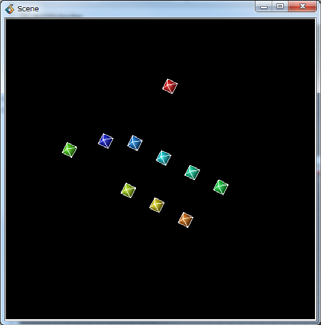

【3】次の結果なるように離散データ（座標値のみ）の可視化を行いたい。
利用するモジュールは「Read Field」，「glyph」，

【4】フィールドファイルフォーマットのデータが，座標データだけでなくベクトルデータも持っているもの とする。この時，ベクトルデータの可視化を行いたいとすると，【3】で利用したモジュール群に ①追加するモジュール，②変更するモジュール，はそれぞれ何か。②については， 「何を何に変更するか」を答えなさい。また，そのネットワークを描きなさい。

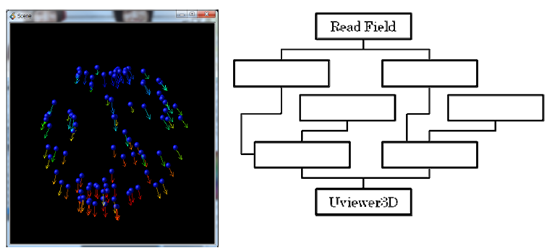

【5】3次元の位置座標と1つのスカラーデータ，および3次元ベクトルデータを持つフィールドファイル フォーマットのデータを可視化して，以下のような可視化結果を得たい。球体の色はスカラー データによって決定され，矢印は3次元ベクトルデータによって表示されるとき，このネットワーク 構成するモジュール名を書き入れなさい。

【6】粒子の動きのシミュレーションについて，以下の問いに答えなさい。

（1）空間内での粒子の動きを計算する方法である「分子動力学法」と「モンテカルロ法」の違いにつて， （　　　）に適切な文章を書き入れ簡単に説明しなさい。
分子動力学法：（　　　） により粒子の動きを計算
モンテカルロ法：（　　　） により粒子の動きを計算


（2）次の文章の（ 　　　）に適切な言葉を下から選んで書き入れなさい。
・粒子のシミュレーションでは，粒子同士の衝突を厳密に（ ）。
・衝突による変化は（　　　 ）に生じるとし，（　　　 ）で計算する。
語群： 運動方程式解く解かない乱数確率的相対的絶対的
