Multiscale.Sim2021R2リリース情報

ANSYS2021R2対応

Multiscale.SimがAnsys Workbench2021R2に対応いたしました。

2. ミクロモデル作成テンプレート

2.1. 汎用的な織物作成

任意の織パターンを指定して織物複合材料のミクロモデルが作成できるようになりました。

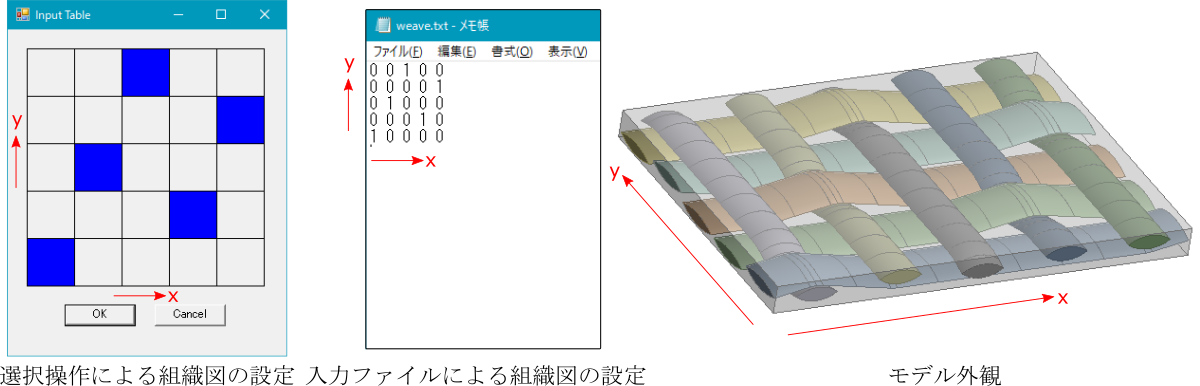

図1. 汎用織物作成テンプレートの概要

2.2. 回転楕円体粒子分散モデルのパフォーマンス向上

回転楕円体粒子が分散されたミクロモデルの作成テンプレートのパフォーマンスが大幅に向上されました。これにより短時間でモデルが作成できるようになり、比較的高い体積含有率のモデルも現実的な時間でモデリングできるようになりました。

2.3. 平織クロスモデルのSpaceClaim対応

DesignModelerにのみ実装されていた平織クロスモデルの作成テンプレートがSpaceClaimでも利用できるようになりました。ただし、繊維の体積含有率から厚みを計算するオプションは使用できず、厚みを直接使用するオプションのみが使用できます。

3. 樹脂流動解析ツールとの連携

Moldex3Dで得られた繊維配向率を元に、弾性率の材料物性値がマッピングできるようになりました。
