解析事例
SAWデバイスの圧電解析
こんな方におすすめ
- SAWデバイスの周波数特性を把握したい方
- 圧電材料や電極の形状および配置の違いによる周波数特性を把握されたい方
SAWデバイスの周波数特性をシミュレーションした圧電解析です。
圧電基板上に形成された櫛型電極に3MHzの交流電圧を与えた周波数応答解析を実施しています。アニメーションはY軸方向の変形量を表示し、表 面を伝搬する弾性表面波を確認することができます。また、入出力の電力値を計算したボード線図を結果の演算機能を用いて出力しています。
また、 圧電解析操作支援ウィザード を活用することで、圧電解析に必要な一連のAnsysコマンドを自動的に挿入することができ、Workbench環境にて圧電解析を可能にできます。
解析モデル
解析結果

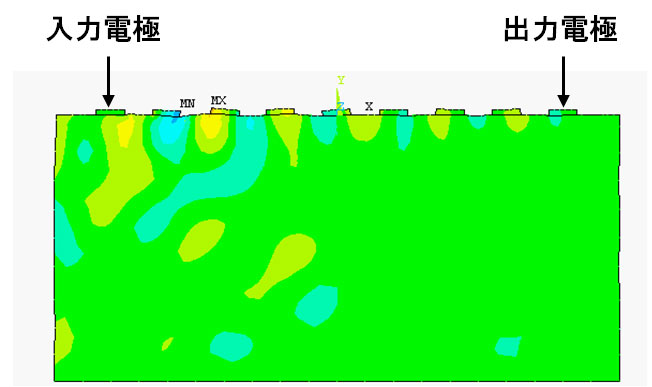

図.変形コンター図

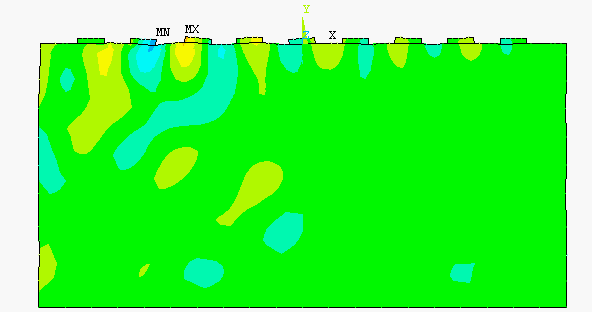

クリックするとアニメーションが動きます。
クリックするとアニメーションが動きます。

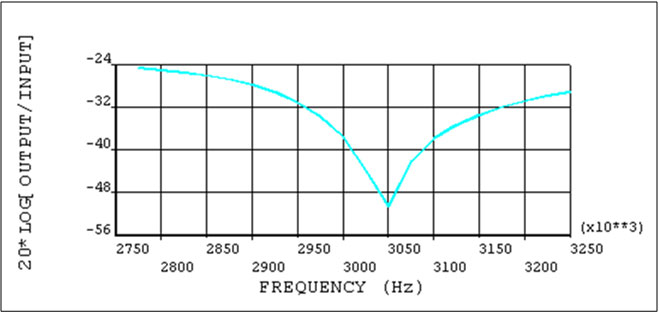

図.周波数特性のグラフ
