製品
Ansys STK
デジタルミッション設計・解析支援ツール
製品概要
Ansys Systems Tool Kit（STK）は、衛星、航空機、地上局、センサ、通信機器、レーダーなどを仮想環境上にモデル化し、システム全体の性能やミッション成立性を評価するDigital Mission Engineeringソフトウェアです。軌道、アクセス、カバレッジ、通信、レーダーなどの解析を統合し、各システムの位置関係や時間変化を考慮した解析が可能です。また、解析結果を3D環境上で可視化することで、複雑なミッションの挙動を直感的に把握できます。
特徴
時間・位置関係を考慮した解析
各オブジェクトの位置や姿勢、軌道、地形などを考慮し、「いつ・どこで・どの程度の性能を発揮できるか」を時系列で評価。

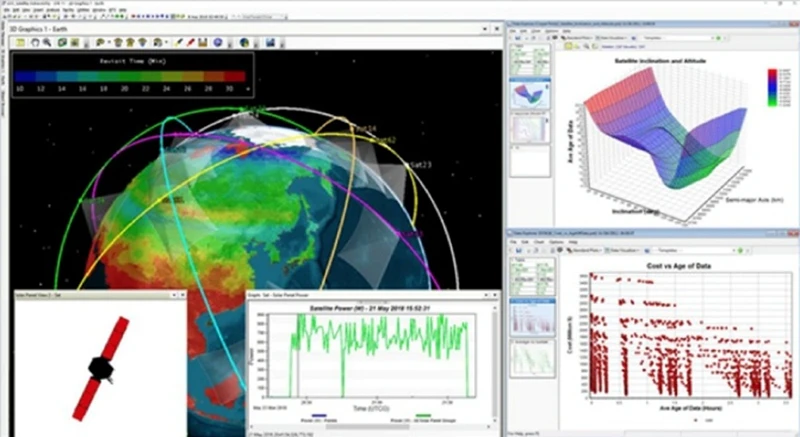

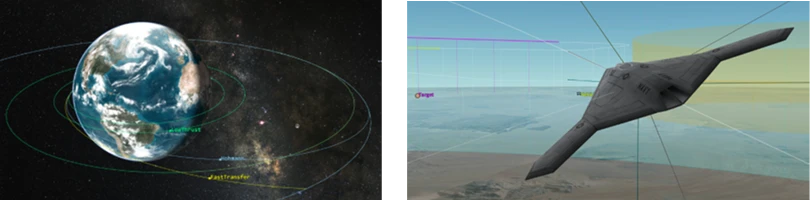

解析結果を3Dで可視化
軌道、センサ視野、通信リンク、観測範囲などを3D環境上で表示し、複雑なミッションを直感的に把握。
ミッション全体を統合的に評価

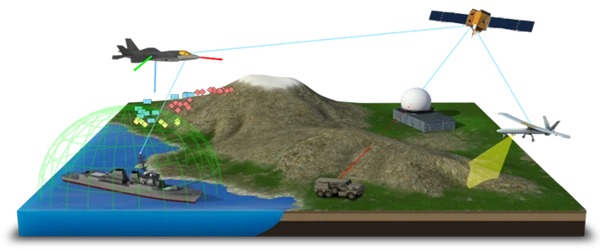

衛星、航空機、地上局、センサ、通信、レーダーなどを同一のシナリオ上に構築し、個々の機器性能だけでなくシステム全体の成立性を評価。
主な解析機能
軌道解析
衛星や宇宙機の軌道をモデル化し、位置・速度・軌道要素などの時間変化を評価。
アクセス解析
衛星、地上局、航空機、センサなどの間で、通信・観測・探知が可能となる時間帯や継続時間を評価。

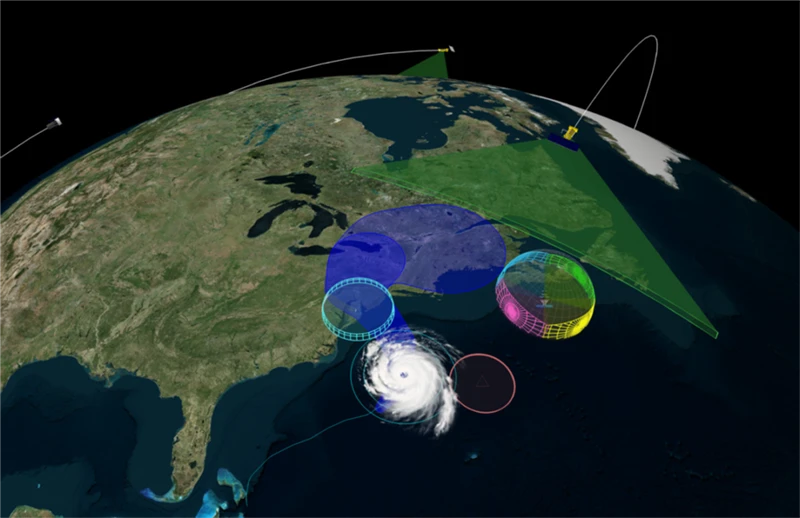

カバレッジ解析
対象地域に対する観測範囲、観測頻度、観測時間、再訪時間などを定量評価。

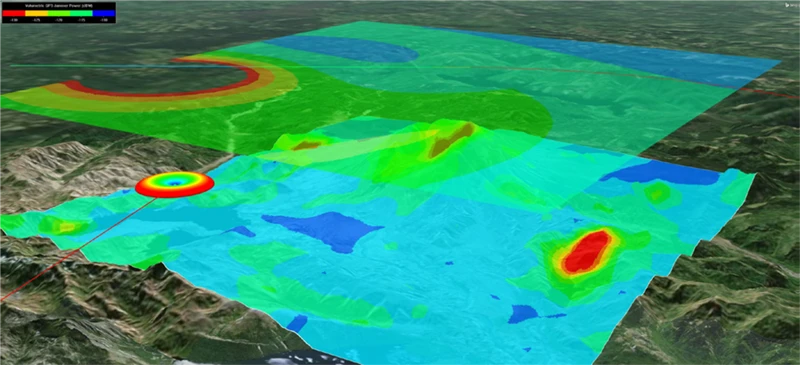

通信解析
送受信機・アンテナ・伝搬環境をモデル化し、C/N、Eb/No、BERなどのリンク性能を評価。

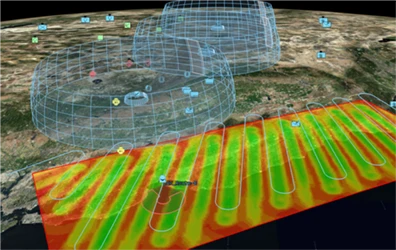

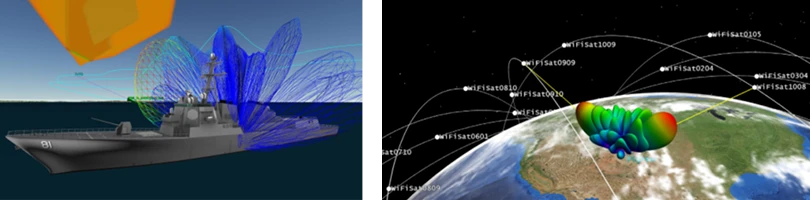

レーダー解析
レーダーとターゲットの位置関係やレーダー諸元を考慮し、SNRや検出性能などを評価。
EO/IR解析
可視光・赤外線センサや対象物、背景、観測環境をモデル化し、センサによる検出・識別性能や画像を評価。
活用分野
宇宙・衛星
衛星軌道設計／コンステレーション／地球観測／衛星通信
航空
航空機ミッション／センサ観測／通信／航法
防衛
レーダー／センサ／通信／ミッションシナリオ
通信
衛星通信／航空通信／リンクバジェット／通信可用性
製品構成・オプション
Ansys STK Pro
STK Proは、さまざまなプラットフォームやシステムをモデル化し、時間変化する3D環境上でミッションを解析・可視化するための基本パッケージです。
衛星、航空機、船舶、地上設備などのモデル化に加え、センサやアンテナの搭載、視野・アクセス・カバレッジ解析、レポート・グラフ・3D表示、APIによる自動化や外部ツール連携などの基本機能を提供します。
衛星、航空機、船舶、地上設備などのモデル化に加え、センサやアンテナの搭載、視野・アクセス・カバレッジ解析、レポート・グラフ・3D表示、APIによる自動化や外部ツール連携などの基本機能を提供します。
Ansys STK Premium (Space)

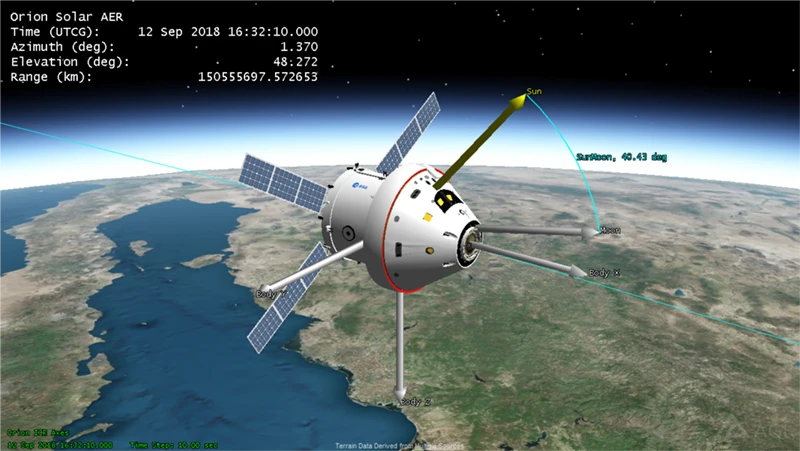

宇宙機・衛星システムを対象として、高精度な軌道設計やマヌーバ計画などの高度な宇宙ミッション解析機能を提供します。
Ansys STK Premium (Air)

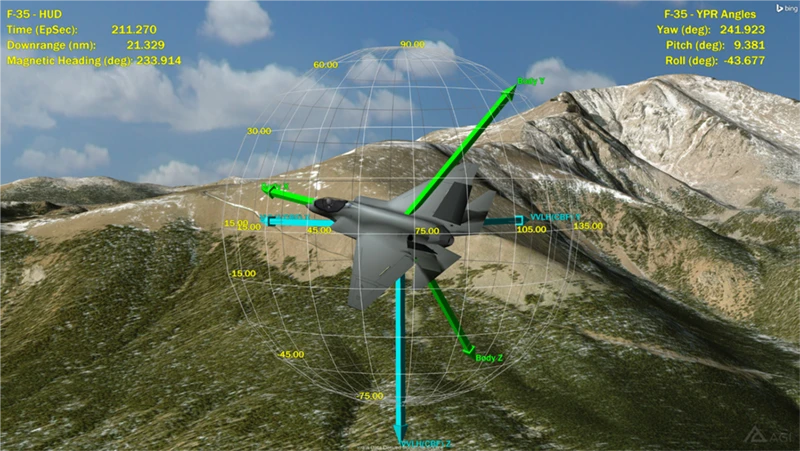

航空機の性能を考慮した飛行経路やミッション設計・評価を行うための高度な航空機モデリング機能を提供します。
STK Enterprise
STK Enterpriseは、STK ProおよびPremiumの高度な機能に加え、マルチドメインプロジェクトや組織横断での利用を支援する機能を提供する包括的なパッケージです。
関連情報
関連する解析事例
MORE
関連する資料ダウンロード
MORE-

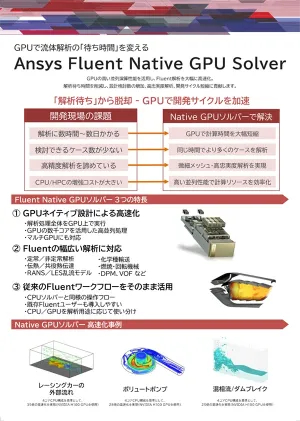

Ansys Fluent Native GPU Solverのご紹介
GPUで流体解析の「待ち時間」を変える
-
実運用環境を考慮した航空監視レーダーの性能評価
～ Ansys STKで地形・電波伝搬・干渉の影響を可視化～
-

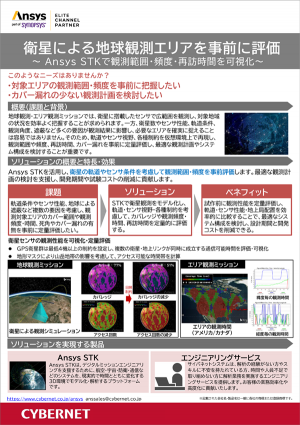

衛星による地球観測エリアを事前に評価
～ Ansys STKで観測範囲・頻度・再訪時間を可視化～
-

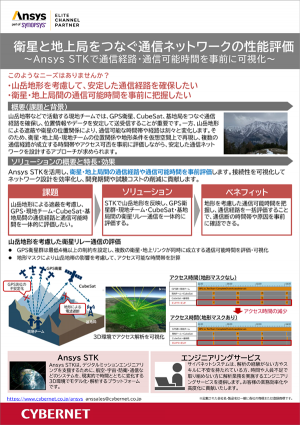

衛星と地上局をつなぐ通信ネットワークの性能評価
