解析事例
室内の空調の解析事例
こんな方におすすめ
- 室内の空気の流れを確認したい方
- 空調システムの設計を行っている方で、ファンや排気口、フィルターなどの影響を確認したい方
解析概要
クリーンルームの空調システムでは、室内の環境を保つために空気の循環などを考慮した設計が必要になりますが、複数のファンやフィルターの最適な配置を実験などで求めることは難しくなります。また部屋の形状や棚の位置の変更などがあった場合は、ファンなども移動が必要になります。
本事例ではクリーンルームの空調システムを例に、ファンやフィルターを複数設置した場合の空気の流れを確認しています。各場所の流れ方向だけでなく、流速や圧力も確認できますので、最適な空調システムを検討することが可能です。また棚の位置を変更した場合の空気の流れの変化も確認しています。
解析結果

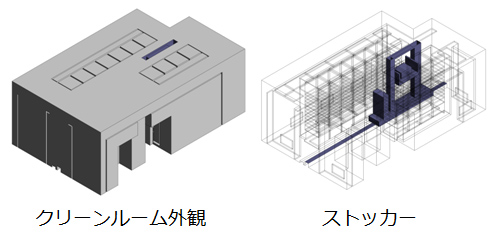

図１ 解析モデル概要_クリーンルーム外観およびストッカー

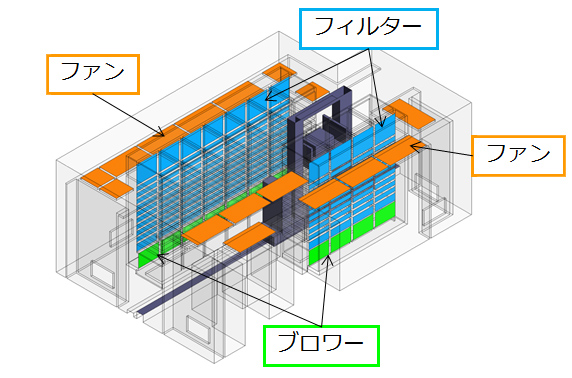

図２ 解析モデル概要_空調機能

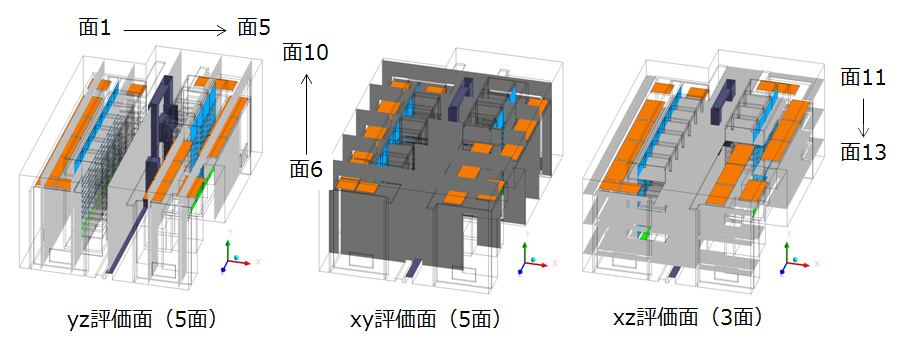

図３ 解析結果評価面
図4 クリーンルーム内の空気の流れ1（動画）
図5 クリーンルーム内の空気の流れ2（動画）

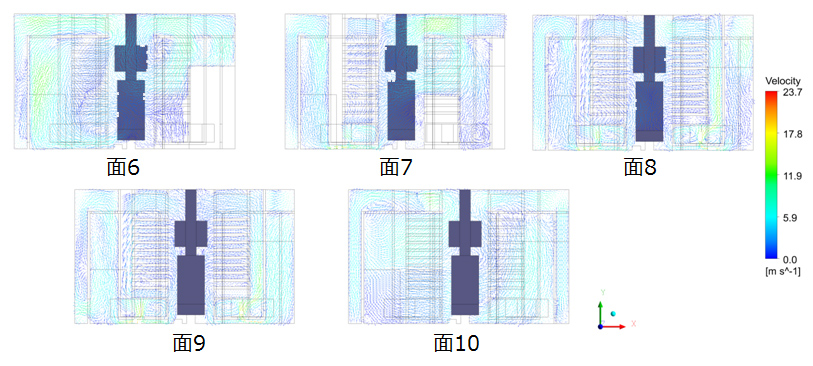

図6 流速ベクトル_yz平面

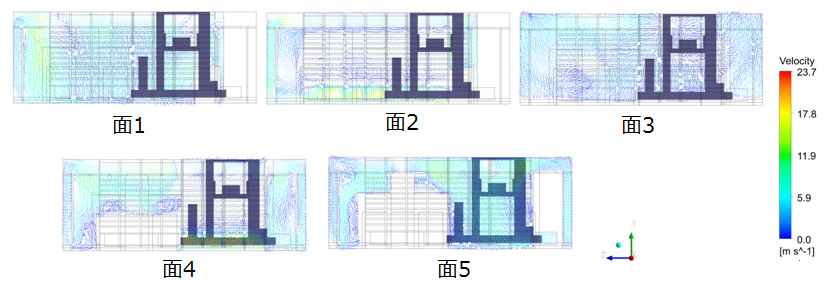

図7 流速ベクトル_xy平面

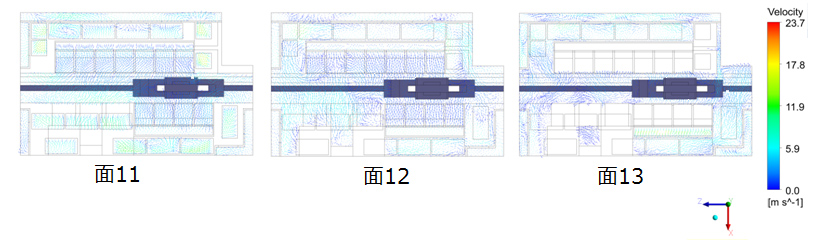

図8 流速ベクトル_xz平面

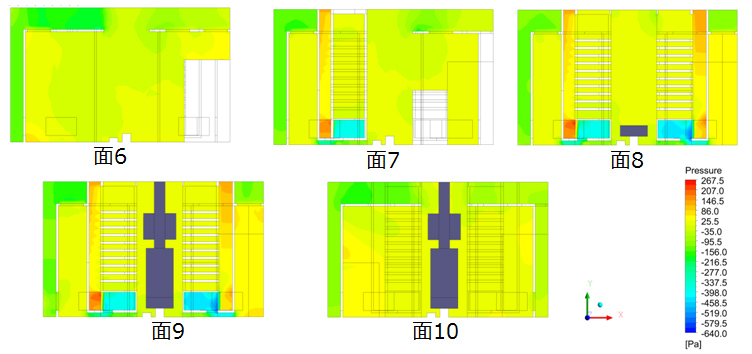

図9 圧力分布_yz平面
図10 圧力分布_xy平面

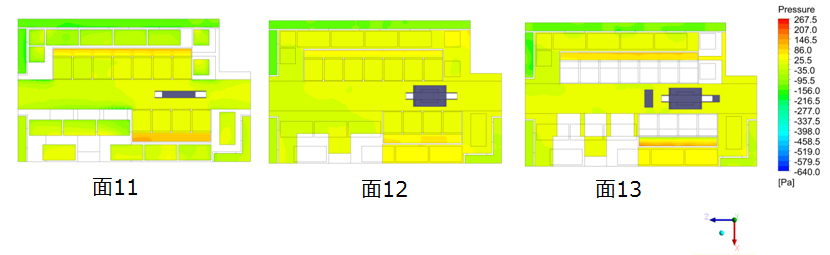

図11 圧力分布_xz平面

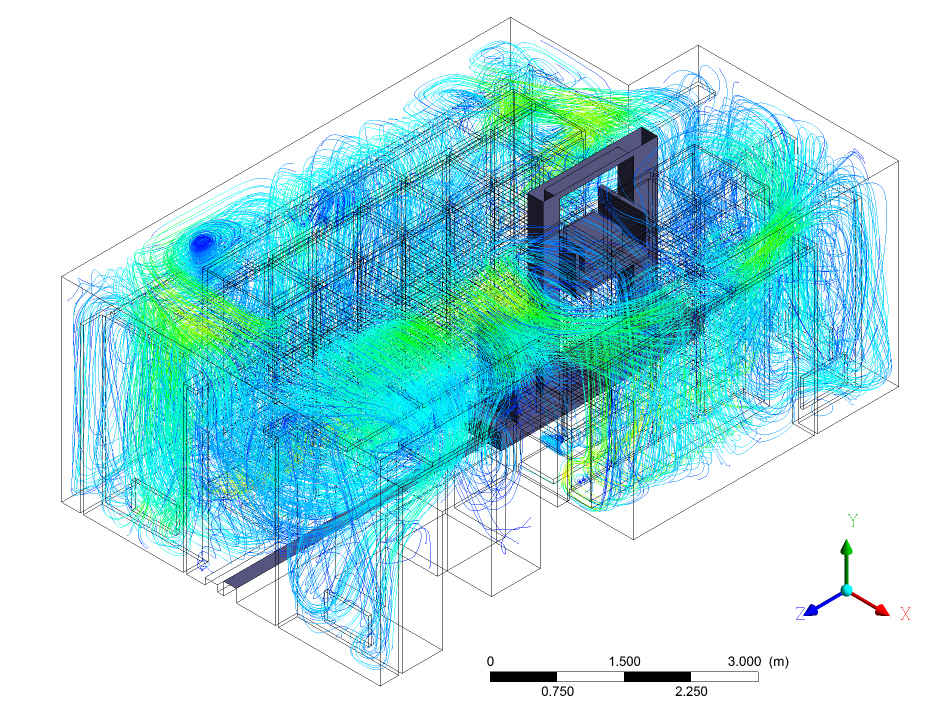

図12 流線
