解析事例
給電回路を含むアンテナ設計
こんな方におすすめ
- アンテナの性能を引き出せる給電回路を設計したい。
- 給電回路の特性がアンテナに与える影響を知りたい。
プリント八木アレイアンテナに分配器、増幅器を含む給電回路を組み込み、回路特性を考慮したアンテナの放射特性、利得を解析することが可能です。
解析モデル
解析結果

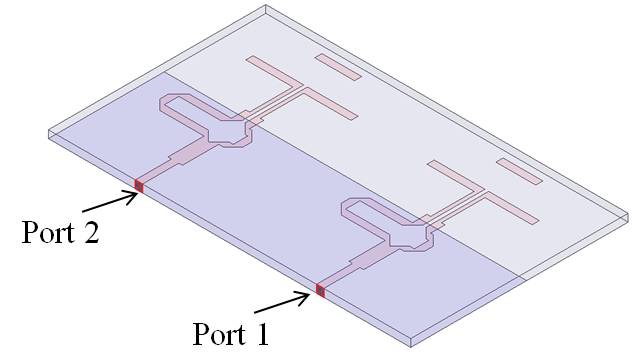

プリント八木アレイアンテナと給電回路
同相で電力を入力
増幅器で位相を180度反転
回路シミュレーションの結果から得られる電力・位相が、自動的にアンテナの給電設定

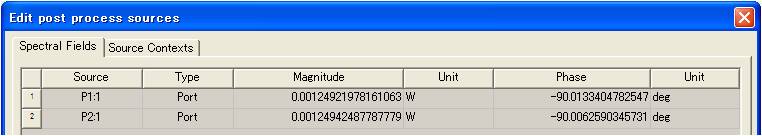

2つの増幅器の利得・位相遅れが同じため、
給電条件も同じ値になっています。

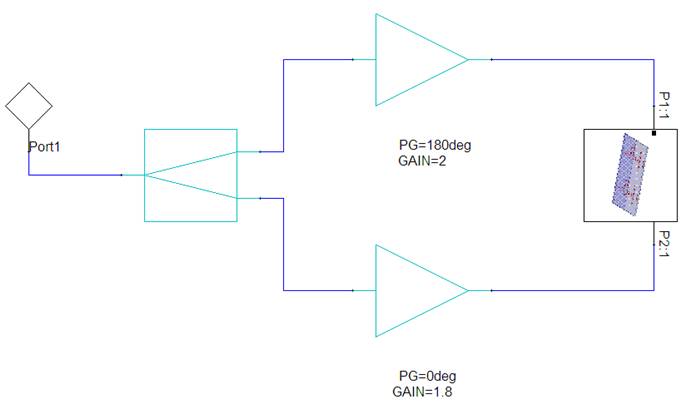

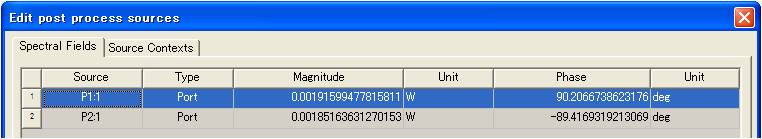

2つの増幅器の利得が異なり、位相が180度
異なるため、電力と位相が180度異なる
給電条件になっています。
回路シミュレータの励振を考慮したアンテナ放射パターン

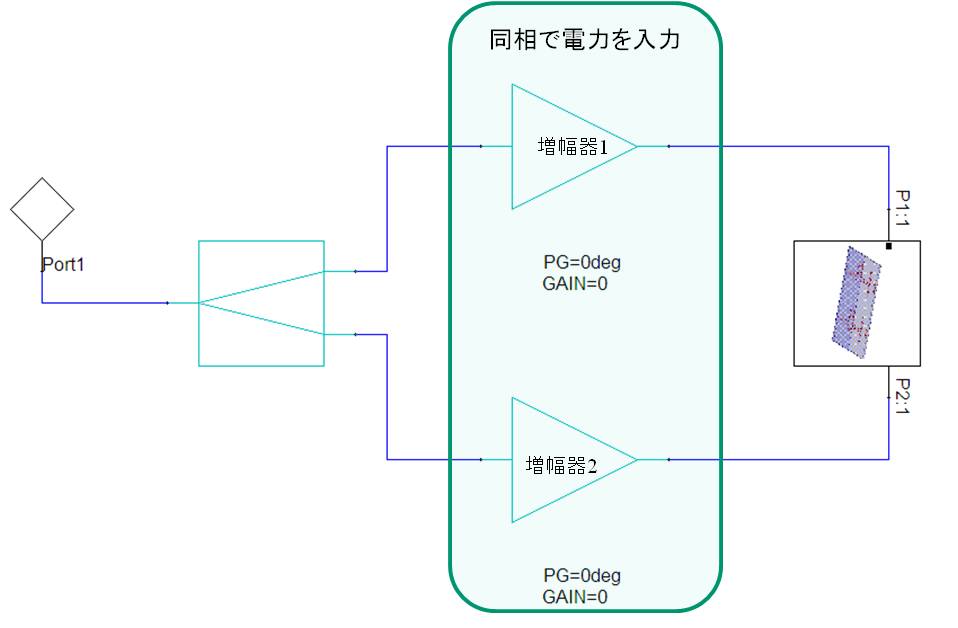

同相で電力を入力

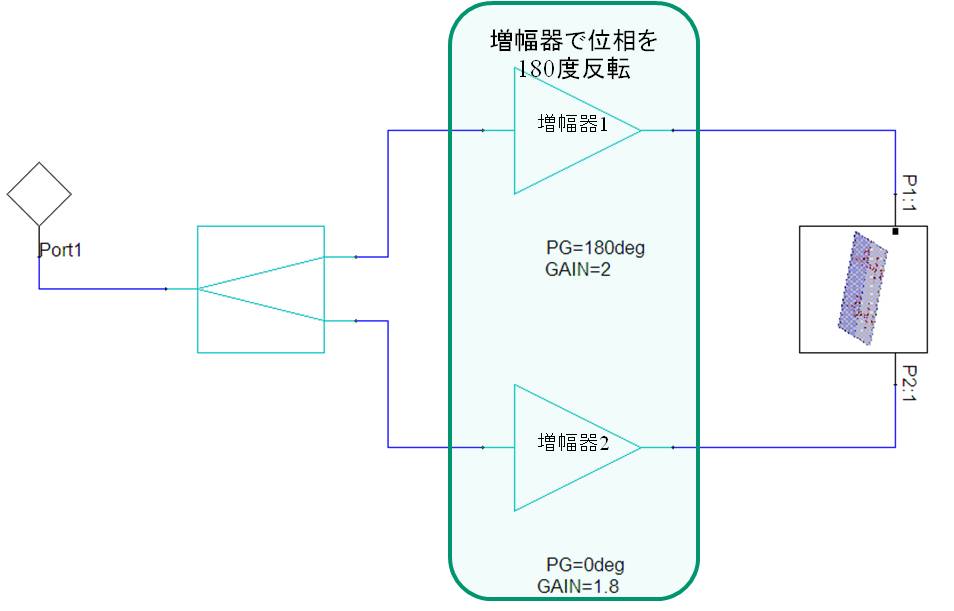

増幅器で位相を180度反転
アンテナ利得

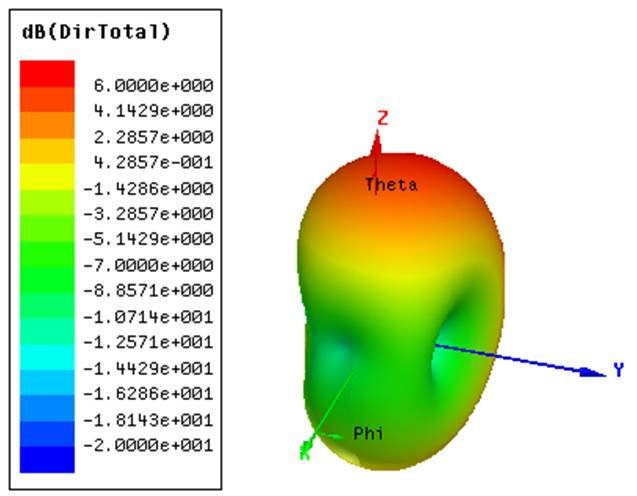

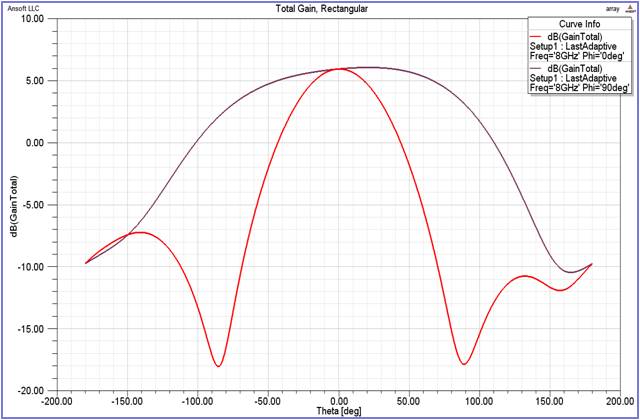

図.アンテナ素子に同じゲインと位相を設定
増幅器1：利得 = 0, 位相遅れ = 0
増幅器2：利得 = 0, 位相遅れ = 0

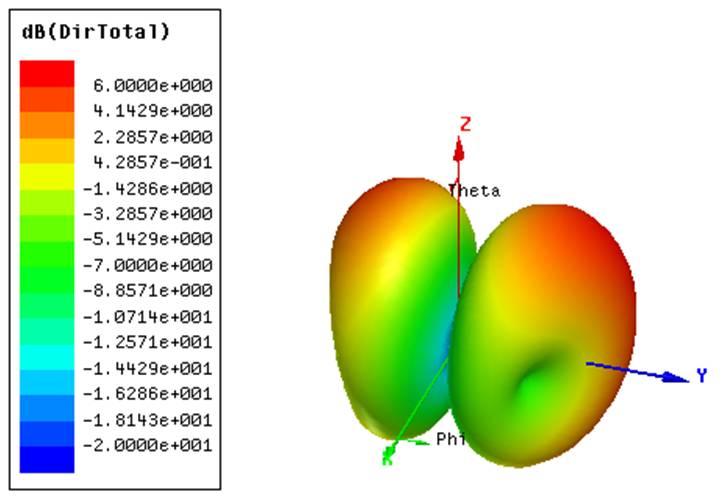

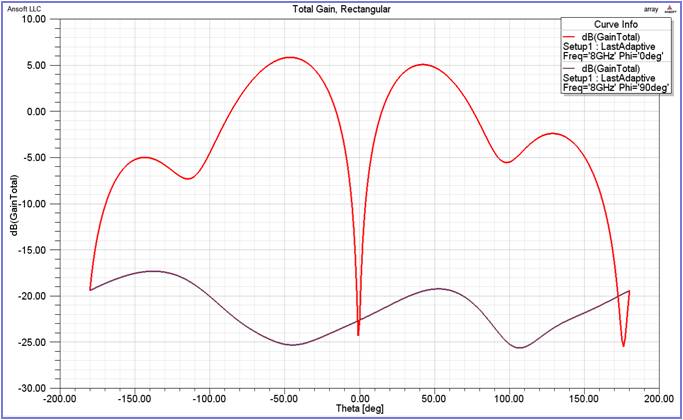

図.アンテナ素子に異なるゲイン・位相を設定
増幅器1：利得 = 2, 位相遅れ = 180
増幅器2：利得 = 1.8, 位相遅れ = 0
まとめ
この様に、アンテナの給電条件によりアンテナの放射特性は変わります。HFSS単体でアンテナの設計が可能ですが、HFSS付属の回路シミュレータと連携させることで、アンテナ給電回路の設計と給電回路による給電条件を考慮したアンテナ設計が可能です。
