解析事例
人体近傍におけるスマートフォン内蔵アンテナの解析
こんな方におすすめ
- 人体がアンテナ特性に与える特性を解析したい。
- 人体に近接したときの特性の変化を考慮したアンテナ設計を行いたい。
- SAR（Specific Absorption Rate）を解析したい。
スマートフォンの使用環境においては、人体がアンテナ特性に与える影響が実際の通信特性に大きく関与します。そのため、人体に近接したときにアンテナ特性がどのようになるのか把握しておくことは大変重要です。
下記事例では、人体頭部近傍におけるスマートフォン搭載の変形逆Ｆアンテナについて解析し、人体に近接したときの入力インピーダンス特性、放射パターン、放射効率、電界分布、および人体頭部におけるＳＡＲ分布を明らかにしています。
解析モデル

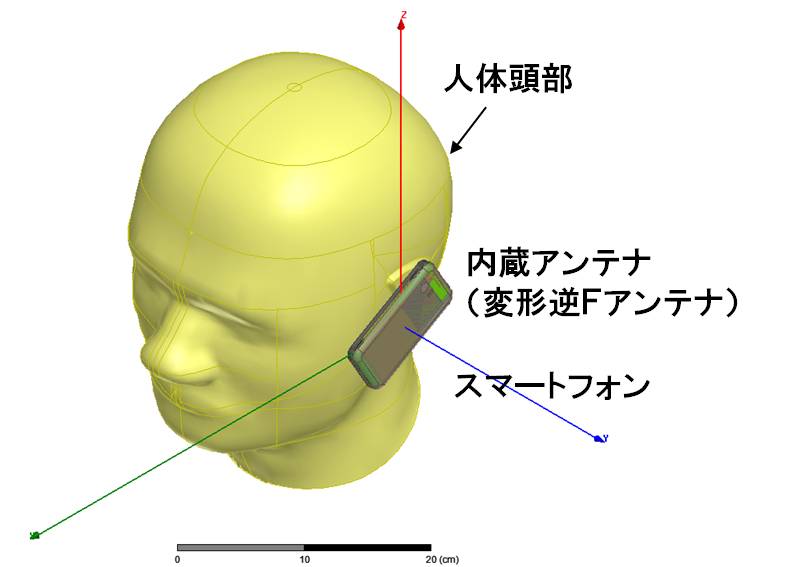

図.人体頭部とスマートフォンの解析モデル
解析結果

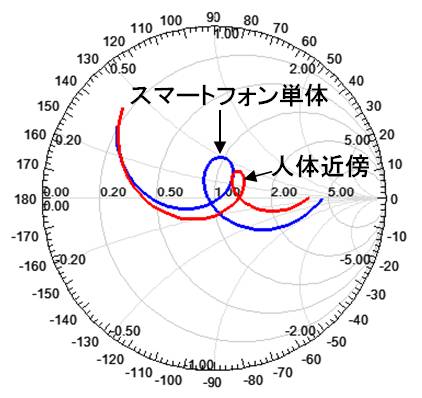

(a) スミスチャート

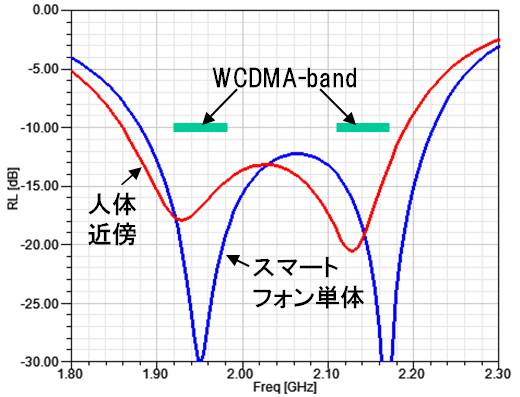

(b) リターンロス特性
図.入力インピーダンスの変化
図.３次元放射パターン

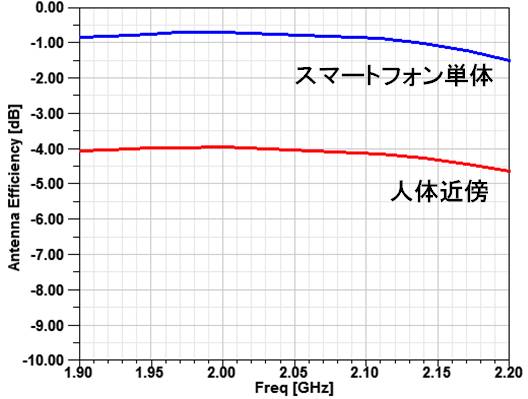

図.アンテナ効率

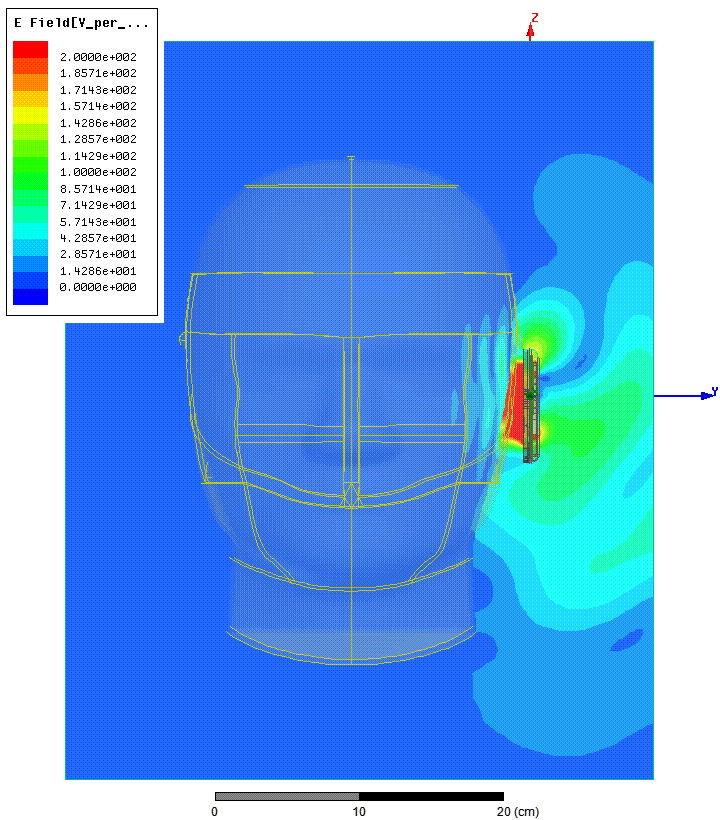

図.電界分布
（クリックで動画表示）

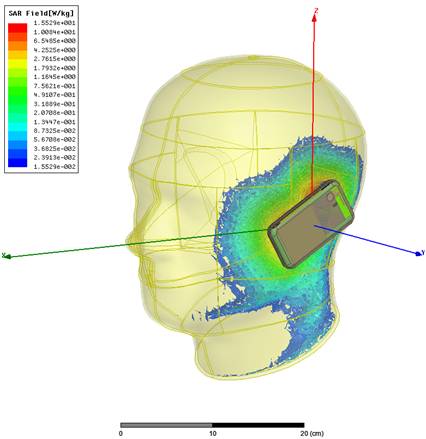

図.SAR分布
効果
人体に近接したときのアンテナ特性の変化を確認することができ、設計にフィードバックすることが可能になります。
対応プロダクト
以下いずれかのライセンスを使用
