粘弾性樹脂材料のプレス成形解析
こんな方におすすめ
- 温度の変化がある中での粘弾性材料の変形を予測したい。
- 応力緩和を考慮した材料の解析をしたい。
超弾性と粘弾性を組み合わせて定義しています。超弾性だけでは時間による影響は考慮されませんが、粘弾性を合わせて定義することで、時間による影響「応力緩和現象」を表現できます。
※応力緩和＝一定の変位量で保持すると、時間が経過するにつれ応力値が徐々に減少する挙動。
温度が高くなるほど粘弾性の影響は大きくなり、変形後すぐに応力緩和します。温度が低くなると粘弾性の影響は小さくなり、除荷しても応力が緩和したままとなり、元の形状に戻りづらくなります。
この解析では高い温度でプレスを行い、保持中に温度を低下させています。プレス時（高温）にはすばやく応力が緩和し変形しますが、プレス後（低温）は変形が残ったままとなります。
Ansysでは粘弾性特性は「Prony級数」で表し、温度による粘弾性特性の変化はシフト関数で表します。ここでは代表的なシフト関数であるWLF式を使用しています。
解析モデル

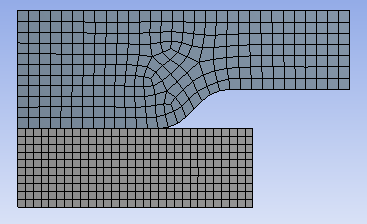

図.メッシュ図（2次元軸対称）
解析結果
図.相当応力アニメーション
（3次元に拡張表示）
図.温度アニメーション
（3次元に拡張表示）
図.（参考）超弾性のみ（粘弾性なし）の相当応力アニメーション
（3次元に拡張表示）
※応力緩和しないため除荷後に元の形状に戻る。
