解析事例
ハニカム構造片持ち梁におけるマルチスケール解析
多孔質片持ち梁におけるマルチスケール解析 と同様に、ハニカム材片持ち梁に対してマルチスケール解析を行い、マルチスケール解析の有効性を検討する。

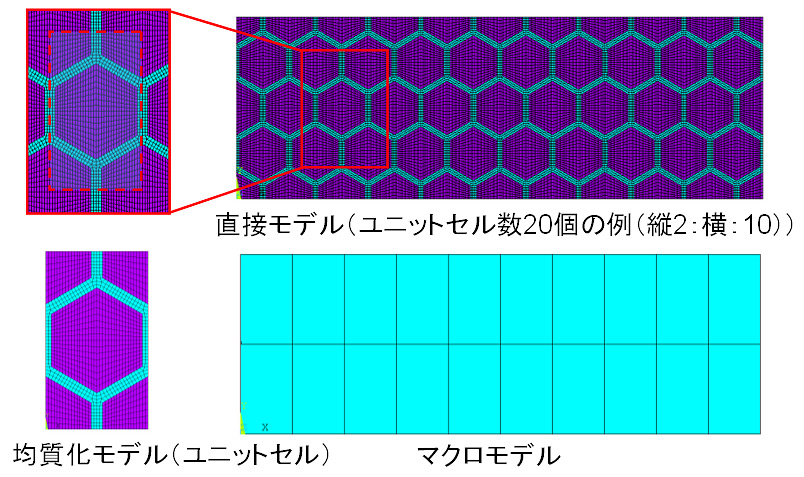

解析モデル

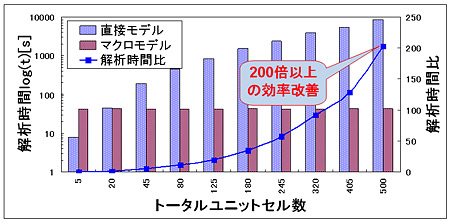

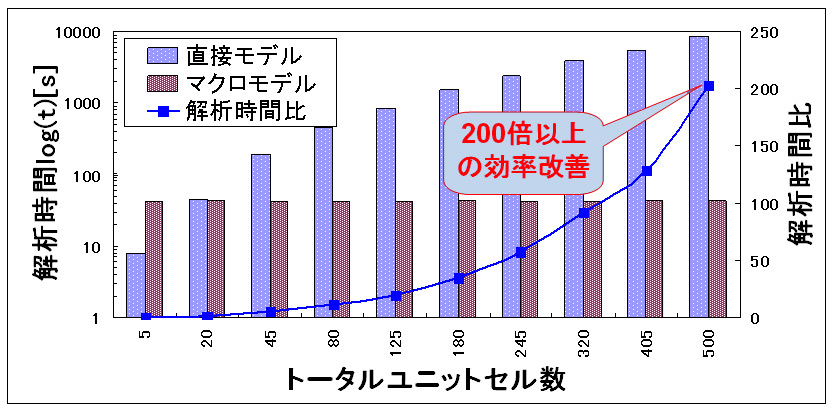

解析時間の比較

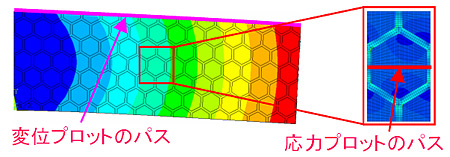

解析結果
直接モデルとマクロモデルの変位と応力のグラフを示した。解析精度は 多孔質片持ち梁におけるマルチスケール解析 と同様の傾向が見られる。

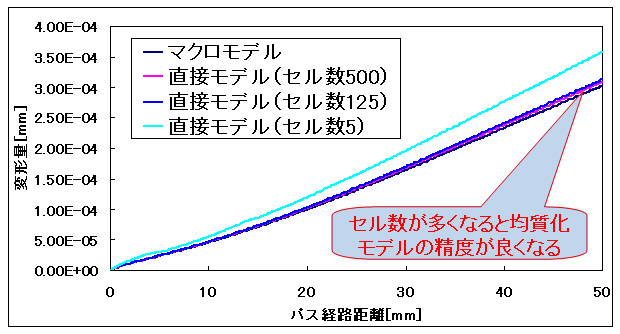

変形量の比較

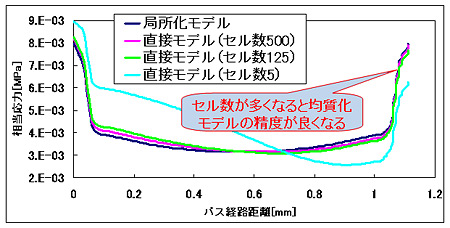

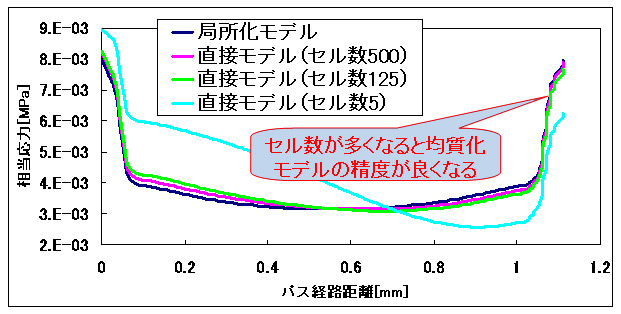

相当応力の比較
※この事例では、Ansysに加えて以下のライセンスが必要です。
マルチスケール解析ツール Multiscale.Sim®
