解析事例
多孔質片持ち梁におけるマルチスケール解析
多孔質片持ち梁に対してマルチスケール解析を行ったケースと、非均質性を直接モデリングしたケースの解析結果と解析時間を比較し、マルチスケール解析の有効性を検証する。
片持ち梁の左端を完全拘束し、上面に圧力を定義した静的線形構造解析を行う。縦方向の孔数が1～21の計21ケースの解析を実施する。

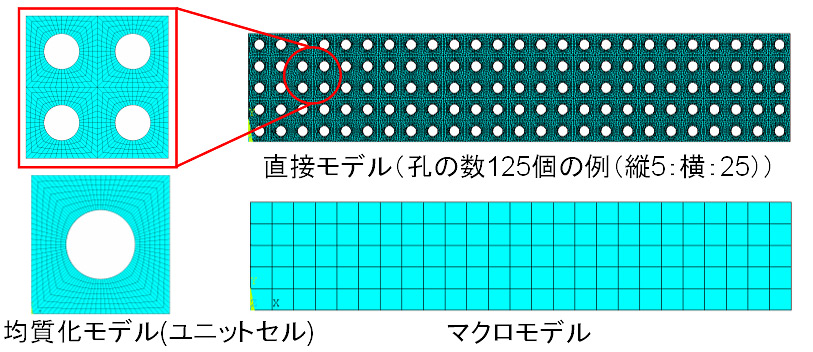

解析モデル

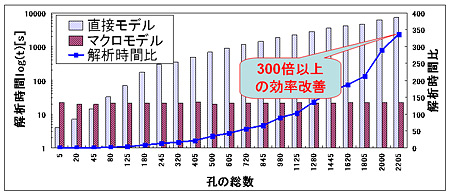

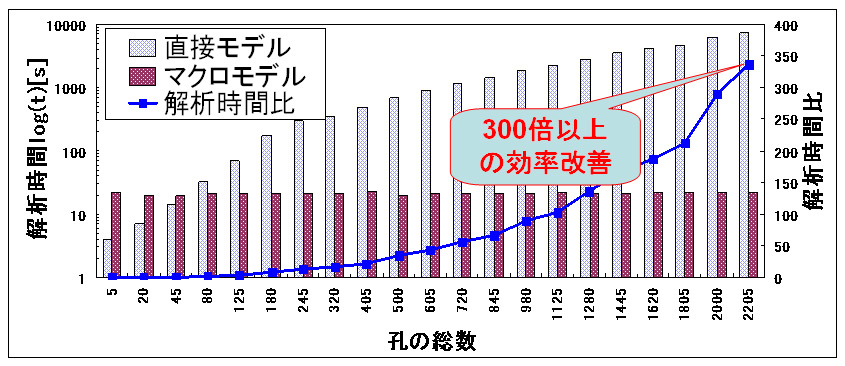

解析時間の比較
解析結果

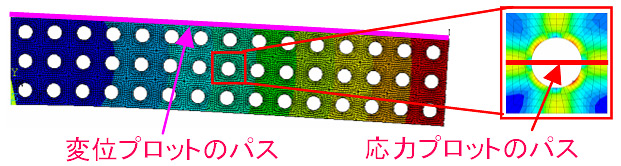

直接モデルとマクロモデルの変位と応力のグラフを示した。孔数が増えれば(=ミクロとマクロのスケール比が大きくなると)解析精度が向上する傾向が確認できる。

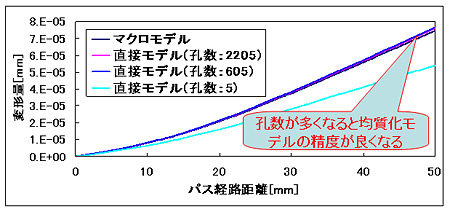

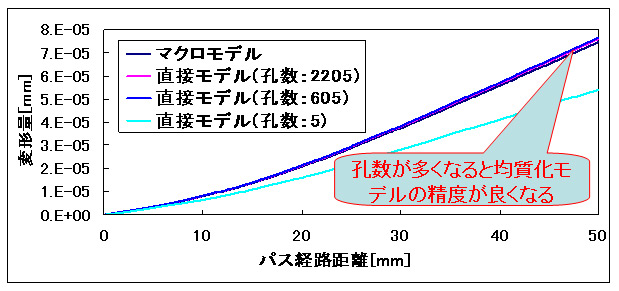

変形量の比較

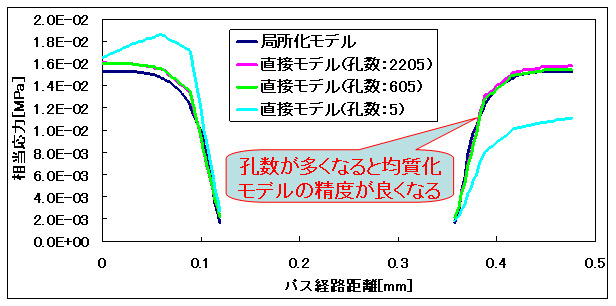

相当応力の比較
※この事例では、Ansysに加えて以下のライセンスが必要です。
マルチスケール解析ツール Multiscale.Sim®
