解析事例
積層磁気シールド(磁場均質化解析)
こんな方におすすめ
- 材料物性値の分からない複合材料の透磁率や誘電率を知りたい。
- 複合材料を用いた電磁場解析モデルの精度をもっと向上させたい。

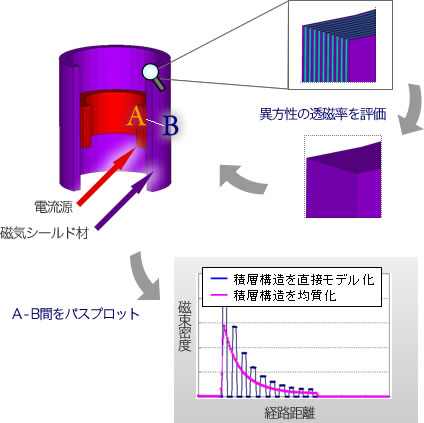

電流源と積層磁気シールドからなるモデルの静磁場解析です。積層構造の等価透磁率を適用することで、磁気シールドを均質化しています。
A-B間の磁束密度特性をパスプロットしています。積層構造を直接モデル化した結果の、平均的な特性が得られている様子が確認できます。
※この事例では、Ansysに加えて以下のライセンスが必要です。
マルチスケール解析ツール Multiscale.Sim®
