容量主体のコモンモードフィルタ（CMF）解析事例

図１は層構成配線によるコモンモードフィルタの全体図、上面図、側面図を示したものです。
図２は配線幅 ｗ を 0.4mm,0.8mm,1.2mm に変更したときのモデル上面図です。
図３は配線の間隔 hd を 0.5mm,1.0mm に変更したときのモデル側面図です。
図４は差動信号成分および同相信号成分のSパラメータ伝達特性です。
層間の距離hdを小さくし、線幅ｗを大きくするとカットオフ周波数は低域にシフトしています。
図５は配線幅ｗ＝0.8mm, 層間の距離 hd=0.5mm に於ける配線上の表面電流密度分布を表示したもので(a)は差動信号を入力したとき、(b)は同相信号を入力したときのものです。
２つの図からも同相信号成分が抑制されているのが確認できます。

解析モデル

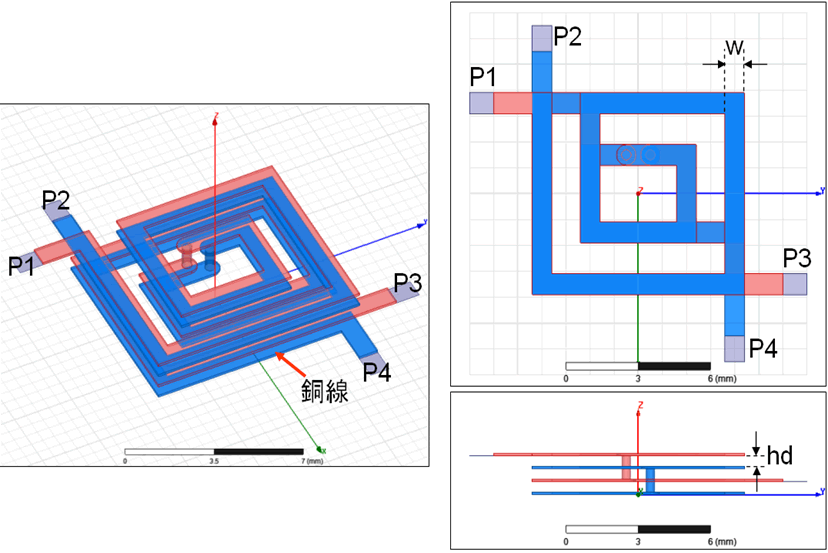

図１　層構成配線によるコモンモードフィルタの全体図、上面図、側面図

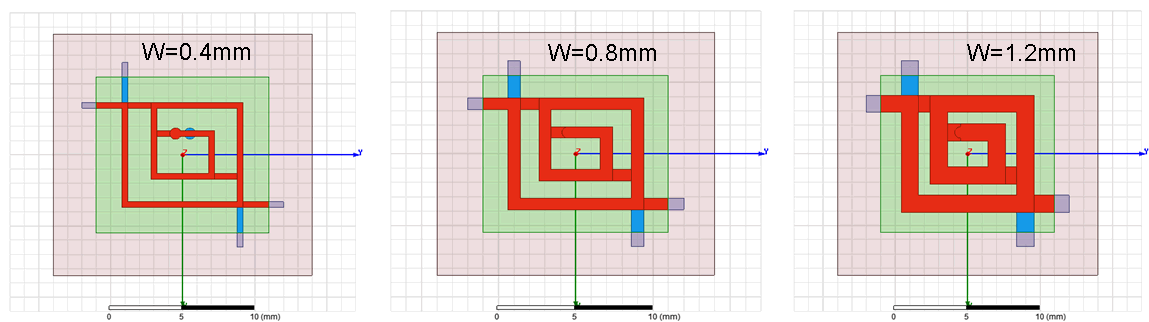

図２　CMFの配線幅 ｗ を変えたモデルの上面図

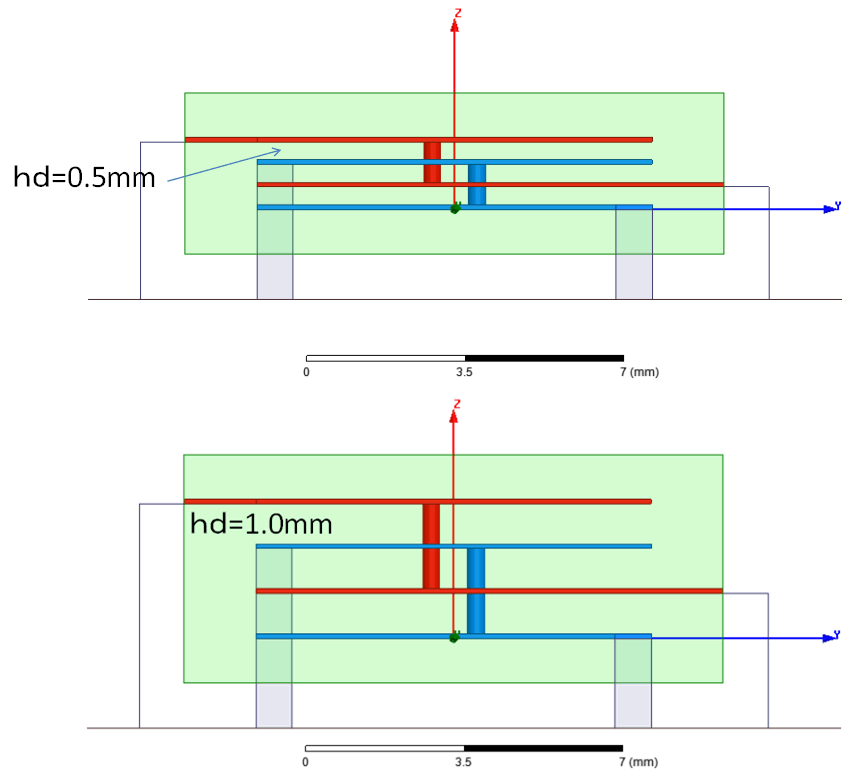

図３　CMFの配線間隔 ｈｄ を変えたモデルの側面図

解析結果

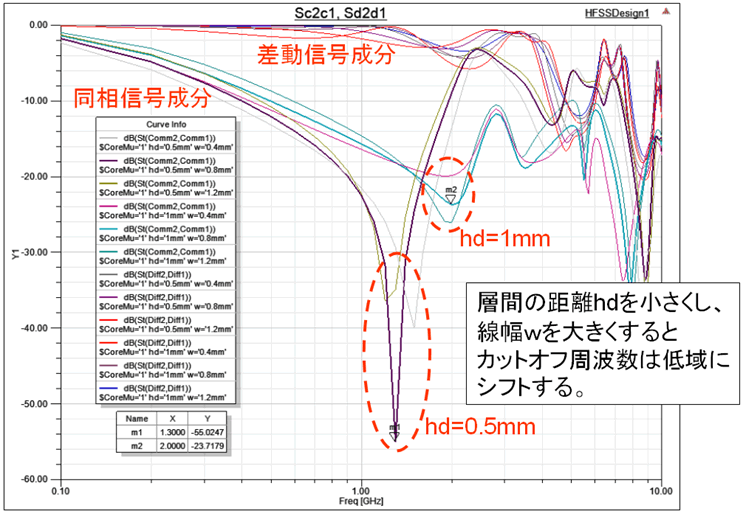

図４　差動信号成分および同相信号成分のSパラメータ伝達特性

図５　差動信号および同相信号駆動時の表面電流密度分布
（解析条件：f=1.3GHz, W=0.8mm）

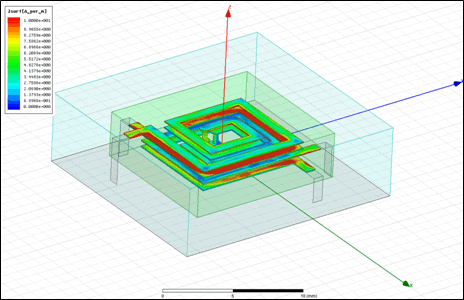

(a) P1,P2に差動信号を入力した場合

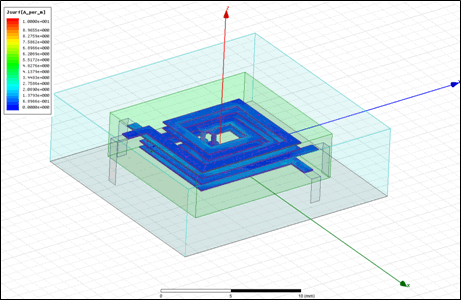

(b) P1,P3に同相信号を入力した場合
