解析事例
遠端クロストークと近端クロストーク
こんな方におすすめ
- GHz帯で伝送線路特性に大きく影響を与える線路間の結合の理論検証、設計前検証、要素検証を必要とするPCB設計者

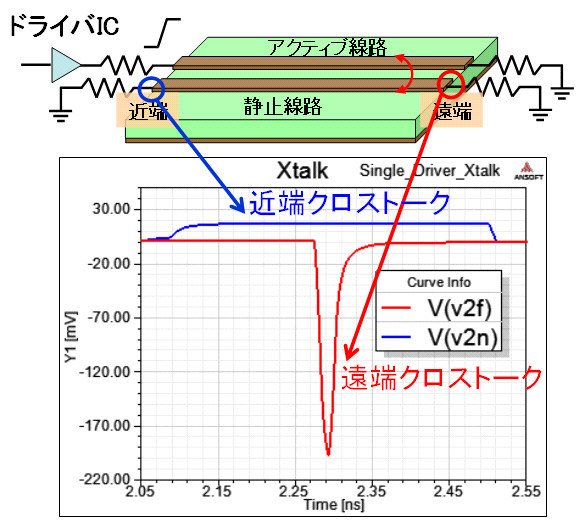

信号線に並行に隣接する配線にはクロストークノイズが発生し、その大きさはドライバのスイッチング速度や並行線長、配線間の間隔に大きく依存します。

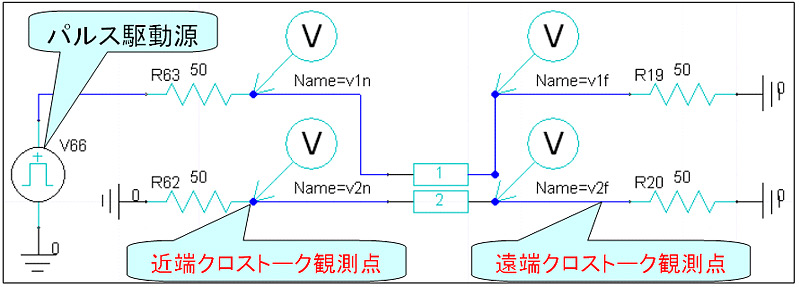

- パルス駆動源と遠端クロストーク、近端クロストークの観測点

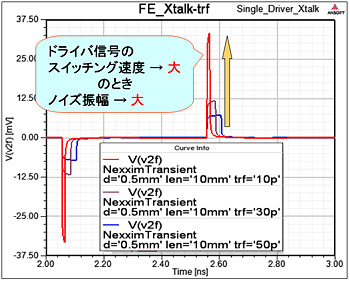

→ ドライバ信号のスイッチング速度が大きくなると、ノイズ振幅は大きくなる。 - 遠端クロストークノイズの立ち上がり時間に対する依存性

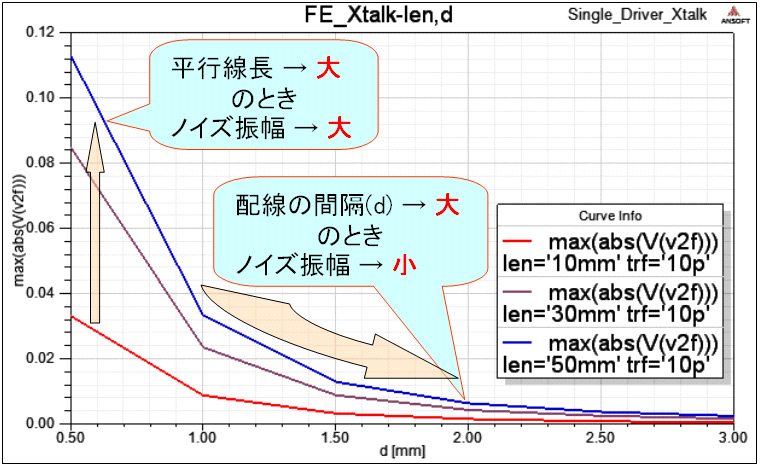

→ 平行線長が大きくなると、ノイズ振幅は大きくなる。 - 遠端クロストークノイズの平行線長に対する依存性
→ 配線の間隔が大きくなると、ノイズ振幅は小さくなる。 - 近端クロストークノイズの配線間隔に対する依存性

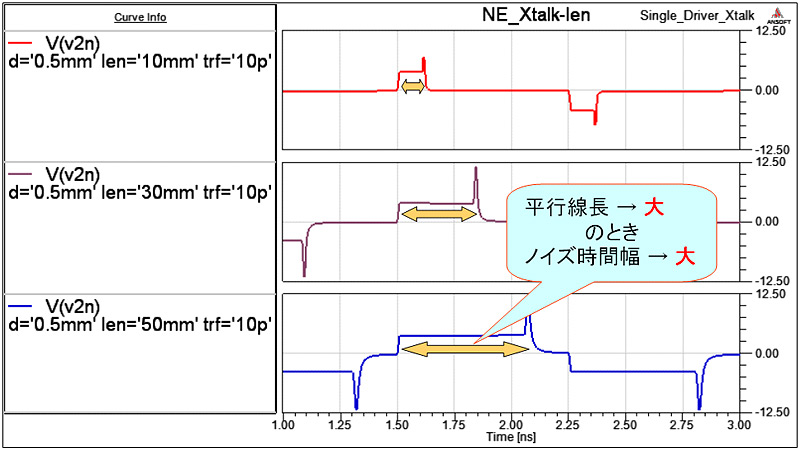

→ 平行線長が大きくなると、ノイズ時間幅は大きくなる。
解析モデル
解析結果
パルス駆動源と遠端クロストーク、近端クロストークの観測点

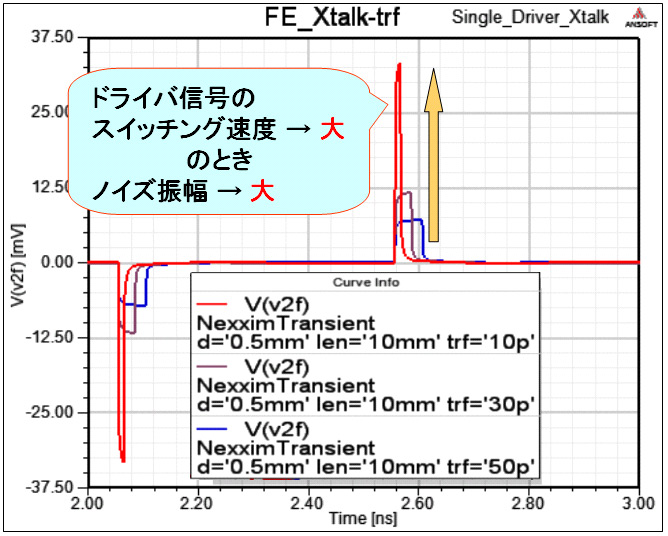

遠端クロストークノイズの立ち上がり時間に対する依存性

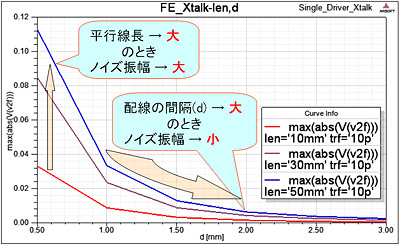

遠端クロストークノイズの配線間隔に対する依存性
近端クロストークノイズの平行線長に対する依存性
