解析事例
PCB配線の途中で配線幅が変化する場合のTDR・トランジェント解析
こんな方におすすめ
- PCB設計時に伝送線路のインピーダンス特性を事前検証される回路・PCB設計者
伝送線路の途中で配線幅が変化している場合の解析結果を紹介します。
PCBの配線に於いては、伝送線路の途中でビアとビアの間を配線する必要性が生じるケースがあります。その際、配線間の間隔を狭めたり、配線幅を変更したりすることがあります。
線幅と配線の特性インピーダンスとの関係はL,Cの挿入の場合と同様の傾向を示します。
配線幅が広くなると容量性となり、インピーダンスは下がり、反射ノイズはマイナス側に大きくなります。
逆に配線幅が狭くなると誘導性となり、インピーダンスは上がり、反射ノイズはプラス側に大きくなります。
解析結果

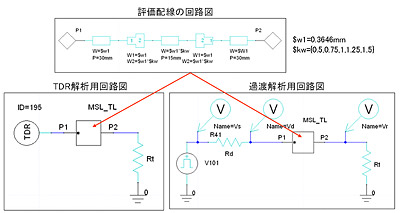

配線の途中に配線幅が変化している場合の解析用回路図
回路素子および配線のインピーダンス不連続性解析

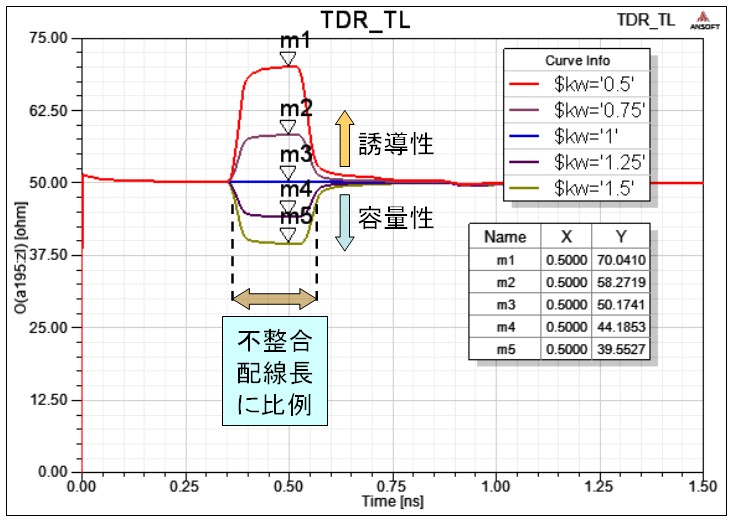

TDR解析結果

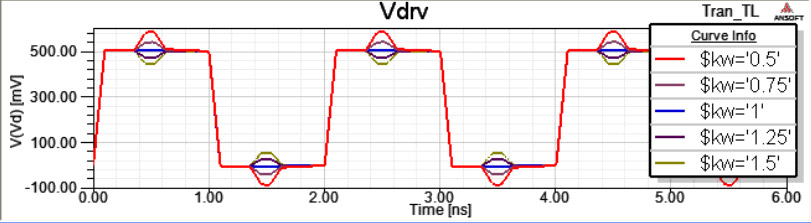

過渡解析結果：Rd=50Ω、Rt=50Ωの場合
