IPM（埋込磁石型）モーターの3次元磁場解析
こんな方におすすめ
- 磁気飽和の影響を考慮したい
- モーターの回転挙動を考慮した解析を簡単に行いたい
- トルク・インダクタンス・コアロス特性などモーター性能に関する結果項目を評価したい
- 電気回路を組み込んでより現実の条件下での挙動を把握したい

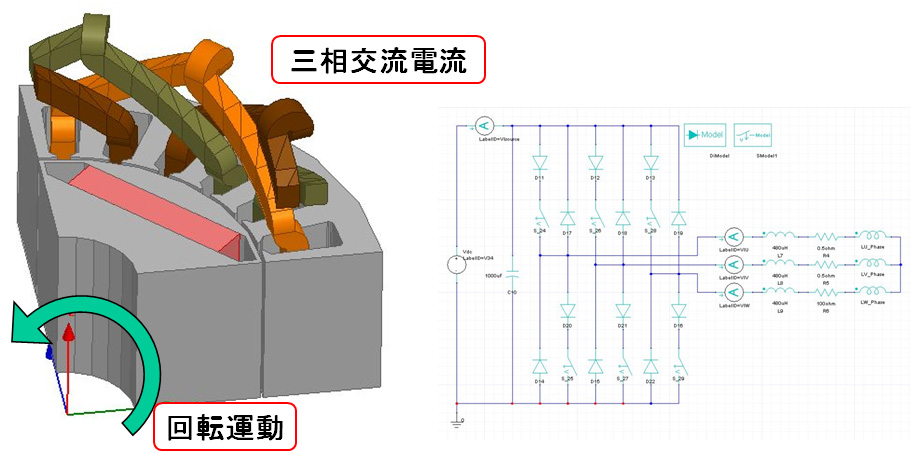

4極、24スロットのIPMモーターの 1/4 周期対称 ＋ 1/2 上下対称モデルです。コアにBHカーブとBP特性を定義し、磁気飽和とコアロス特性を考慮しています。回転モーションを定義することで、ロータコアとマグネットを過渡的に回転しています。対称条件、周期対称条件を定義することで、モデルを簡略化（フルモデルの 1/8 に解析規模縮小）しています。コイルへ三相交流電流の定義は、電気回路を設けて連成解析を行っています。
解析モデル
解析結果

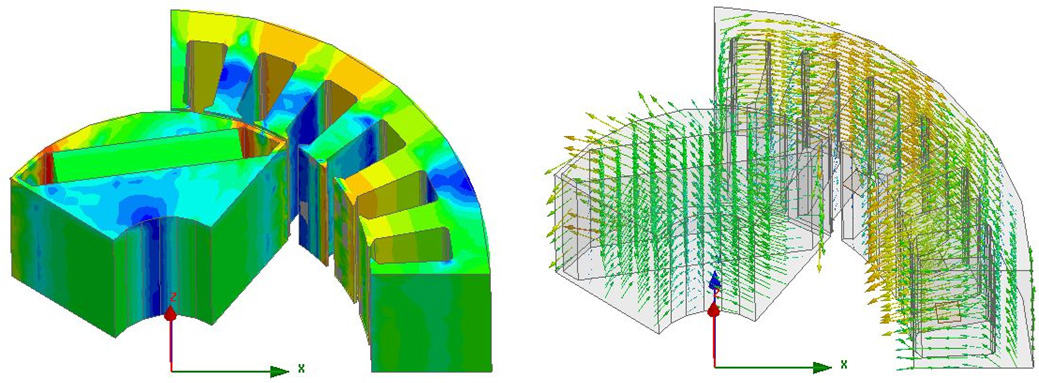

図. モータの磁束密度のコンターとベクトル図
【効果】
磁束の様子を視覚化でき、磁気飽和の状態などを確認できる

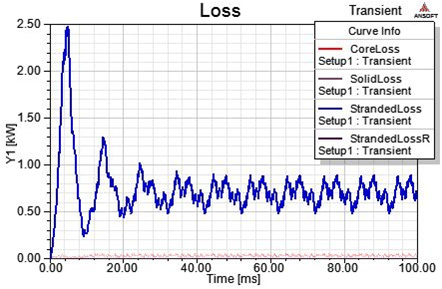

図. コアロスの時系列グラフ

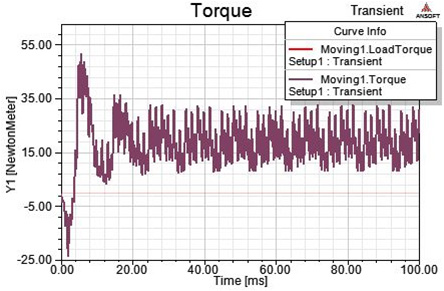

図. ロータートルクの時系列グラフ
【効果】
コアロス、トルクの変化をグラフで確認でき、モーター特性の把握に利用できる

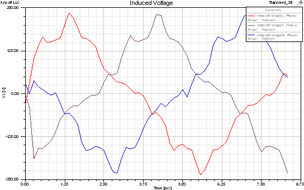

図. 各コイルの誘起電圧
