解析事例
半導体デバイスと負荷を考慮したソレノイドの設計例
こんな方におすすめ
- ソレノイドの電流、電圧特性、負荷に対する位置を見積もりたい方
ソレノイドと駆動回路を連携させた解析事例です。通常、電磁界解析でソレノイドの特性を検証するには、駆動回路や負荷などを考慮することが出来ません。
Ansys Maxwell と Ansys Simplorerを組み合わせることで、駆動回路やフィードバックループ、機械や水圧加重を考慮した設計・解析が可能です。
解析モデル

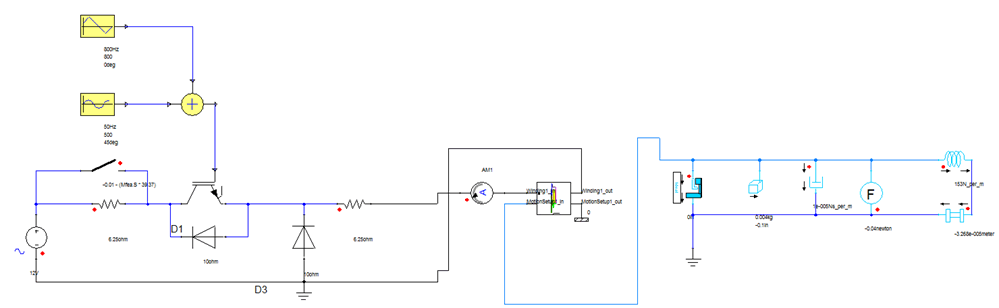

駆動回路、ソレノイド、機械負荷を考慮したシステムシミュレーション図
解析結果
ソレノイドコイルの電流・電圧特性

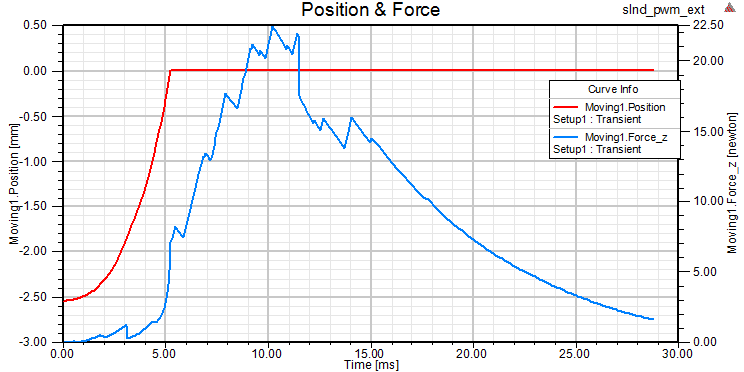

ソレノイドプランジャーの位置と吸引力特性

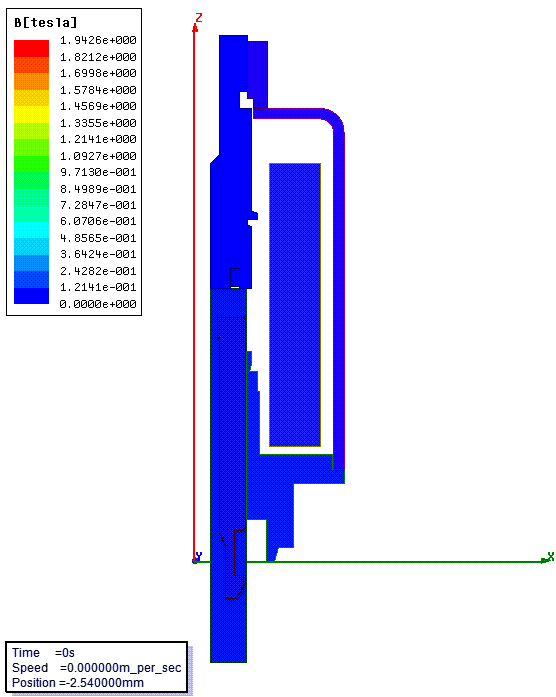

ソレノイド駆動時の磁束密度
※画像をクリックしますとアニメーションが見えます
