ANSYS Workbench Mechanical用 圧電解析ツール Piezo Pro

  • はじめて圧電解析を実施される方
  • 既存の圧電解析ツール「圧電 Extension」をご利用の方
  • 圧電解析環境をAPDLからWorkbenchに移行したい方

圧電解析ツールPiezo ProはANSYS Workbench Mechanical(以下AWM)環境で圧電解析を実施するための非常に操作性に優れたアドオンプログラムです。圧電解析に必要となるコマンド操作を一切なくし、はじめてAWMで圧電解析を実施されるユーザー様でも通常の構造解析と同様の操作感で解析を実施いただくことができます。

また、既存の圧電解析ツールである圧電Extensionをご利用のユーザー様よりいただいたご意見などを組み入れ、PMLやモード重ね合わせ法など、多くの機能追加を行いました。

Piezo ProはANSYS Mechanical Enterprise ライセンスのメンテナンスまたはレンタルをご契約いただいている弊社のユーザー様であれば、どなたでも無料でご利用いただけます。

【Piezo Pro アップロード先】

【注意事項】
※弊社技術サポートサイトにまだご登録されていないお客様は上記のアドレスからご登録ください

主な特徴

・解析フローの構築

ドラッグ&ドロップで
簡単に解析フローを構築可能
・解析フローの構築

CADインターフェースやメッシュ作成など
AWMの豊富な機能をそのまま利用可能

・圧電材料設定

複雑な物性もマトリクスで簡単に
入力可能
材料データのインポート・エクスポートも
・境界条件の設定

AWMと同じ操作感で設定可能
パラメトリックシミュレーション用の
設計パラメータの設定も一部サポート

・結果処理

AWMの豊富な結果処理機能をそのまま利用できるほか、圧電解析特有の結果項目もサポート

主な機能

GUI

日本語

実施可能な解析

静的構造解析/モーダル解析/周波数応答解析/時刻歴応答解析

圧電材料

e形式/d形式

材料ファイルのインポート/エクスポート

設計パラメータ化(一部)

減衰(誘電損失、機械損失

境界条件

圧電対応並進周期境界/変位完全拘束

設計パラメータ化(一部)

モーダル解析

初期応力の考慮

周波数応答解析

手法

フル法/モード重ね合わせ法

フル法

圧電PML

回路要素との連成(直列)

初期応力の考慮

モード重ね合わせ法

剰余剛性の考慮

時刻歴解析

手法

フル法/モード重ね合わせ法

フル法

回路要素との連成(直列)

モード重ね合わせ法

剰余剛性の考慮

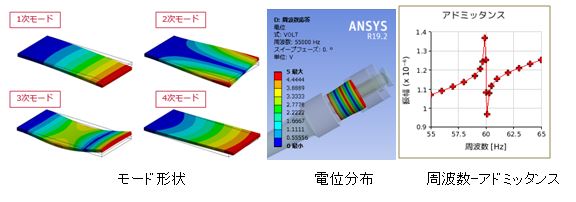

結果処理

コンター/ベクトル表示(電界強度、電束密度など)、
グラフ表示(電位、電流、電荷、インピーダンス、アドミッタンス)、テキスト出力、アニメーションなど

※赤文字:既存の圧電解析ツールである圧電Extensionから追加、改善された機能

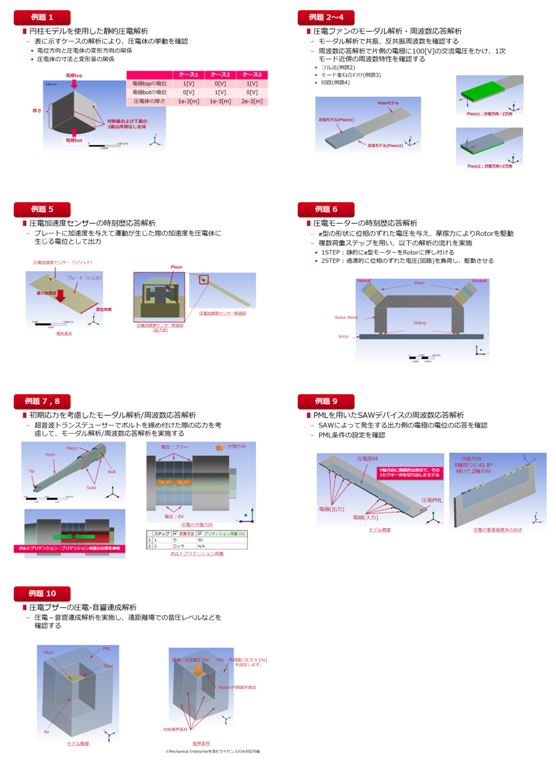

例題集

10個の例題を掲載した例題集を販売しています。ご購入方法につきましては、弊社担当営業までお問い合わせください。なお、例題2のみPiezo Proに同梱されており、無料でご利用いただけます。

目次
例題1:円柱モデルを使用した静的圧電解析
例題2:圧電ファンのモーダル解析・周波数応答解析(フル法)
例題3:圧電ファンのモーダル解析・周波数応答解析(モード重ね合わせ法)
例題4:圧電ファンのモーダル解析・周波数応答解析(回路連成)
例題5:圧電加速度センサーの時刻歴解析
例題6:圧電モーターの時刻歴解析(回路)
例題7:初期応力を考慮したモーダル解析(超音波トランスデューサ)
例題8:初期応力を考慮した周波数応答解析(超音波トランスデューサ)
例題9:SAWモデルの周波数応答解析(PML)
例題10:圧電ブザーの圧電-音響連成解析
