Ansys Mechanical 自動化事例 :
静的構造解析の解析設定から実行までを Excel 操作で完結

属人性の脱却、発生頻度の高い静的構造解析の設定作業を簡単に

こんな方におすすめ

  • 発生頻度の高い静的構造解析の設定作業を簡単に実施したい
  • 属人性のある設定作業を誰でもできるよう横展開したい

静的構造解析の解析自動化ツールの概要

本事例では、Excelを活用した Ansys Mechanical 解析自動化の仕組みをご紹介します。
設定の全てをExcelから行い、ボタン一つでAnsys Mechanicalを起動させて Excel で設定した通りの解析を自動実行できるため、誰でも簡単に解析設定ができます。

静的構造解析の解析設定から実行までの Excel 操作イメージ

静的構造解析の解析設定から実行までの Excel 作業のイメージについて以下にご説明します。
実際の動作画面のイメージについては下記の動画をご覧ください。

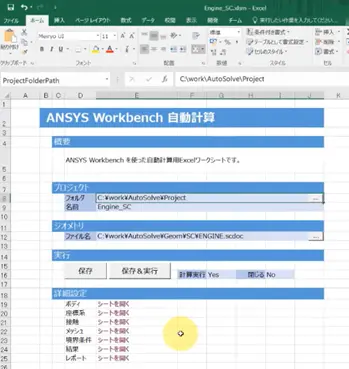

1. Excel に基本設定を入力

Excelの「基本設定シート」にプロジェクト情報を入力します。
• Excel上のボタンをクリックし、プロジェクトの保存先を指定
• 解析に使用するジオメトリを選択
• プロジェクト名を入力

2. Excel 上で解析の詳細設定を入力

各ボディに設定する材料名を設定

次に、[詳細設定] から下記の解析の詳細を設定します。

  • ボディ : 各ボディに設定する材料名を設定
  • 座標系 : 円筒、直行といった座標系のタイプや座標を設定
  • 接触 : コンタクト、ターゲットそれぞれの名前やタイプを設定





なお、ジオメトリに対する定義は、CADのグルーピング設定を使用しています。
他にも、「メッシュ」や「境界条件」、「結果」、「レポート」などの設定を各シートから実施できます。

3. 解析の実行から Ansys Mechanical での解析を実行

設定が完了したら、[保存&実行] をクリックし、自動処理を開始します。
こちらのボタンをクリックすると、全ての処理が自動で行われるため、ユーザーは処理が完了するのを待つだけとなります。

処理が開始されると、Ansysが自動で起動し、解析設定、解析実行、結果出力が自動で行われます。

4. 解析結果の確認

自動処理が完了すると、自動生成されたレポートから結果を評価できます。ユーザーは解析プロセスを手動で操作する必要がなく、効率的に解析業務を進めることが可能になります。


本事例では、Excelを用いた解析自動化の流れをご紹介しました。手作業を削減し、設定から解析、結果評価までを一貫して行うことができるため、設計業務の属人化解消や効率化が期待できます。

お見積無料!Ansys と Excel の連携ツールのご相談はお気軽にお問い合わせください。

Ansys Excel の連携ツールは大変ご好評いただいており、年間20件以上の作成実績がございます。



御社にて頻繁に生じる解析設定がございましたら本ツールにより自動化することで、大幅な工数削減が可能です。是非お気軽にお問い合わせください。
