Ansys Fluent のメッシュ生成をPyFluent で自動化

Microsoft Excelを起動し、

• 読み込むファイル名
• 単位系
• 最大メッシュサイズ
• 最小メッシュサイズ
• メッシュタイプ

などの情報をExcel上に入力します。

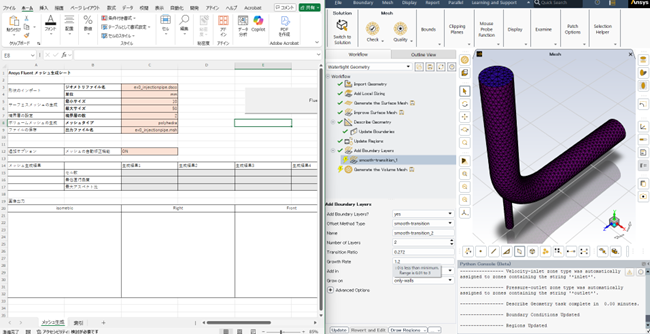

Excel上のボタンをクリックすると、PyFluentスクリプトがFluentを起動し、指定した形状をインポート、入力した項目をFluent Meshingの設定に反映させ、メッシュが生成されます。
生成したメッシュファイルに対して、各種指標を出力。
メッシュ数、最低直交品質、最大アスペクト比などをモニターしExcelへ入力する。プログラム内で、これらの品質をチェックし、基準に満たない場合は、最大／最小メッシュサイズを小さく変更し、再びメッシュ生成を行う処理になっています。

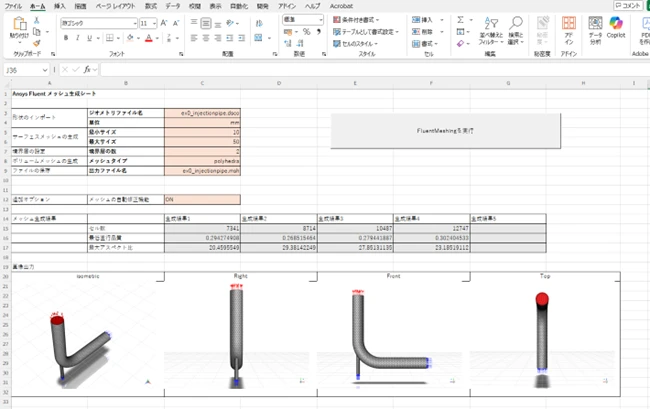

メッシュ生成が完了した後は、ファイルの出力だけでなく、基本的なメッシュ情報、各画角で作成した表面メッシュの画像をExcelに書き込んでフローは終了です。
Fluentを操作することなく、これまでに作成したメッシュの情報も確認が可能です。
