Ansys Electronics Desktop (AEDT) ユーザー向け自動化/カスタマイズ事例

誰でも解析業務を実施可能に！
Ansys Maxwell 3D のパラメトリック解析を Excel で実行

CAEの経験を問わず、解析のモデル作成・設定・レポートを自動作成が可能！

こんな方におすすめ

  • CAE初心者では解析業務が難しく、操作の習得を待たないと業務に携われない
  • 様々な条件に対する評価を自動で行いたい
  • 解析レポートを楽に自動で作成したい

Excel連携による解析自動化ツールの概要

「CAE初心者でも、解析業務ができるようにしたい。」
そんな Ansys ユーザー様の声にお応えして、Ansys Maxwell 3D のパラメトリック解析をExcelファイル上の簡単な操作だけで AEDT (Ansys Electronics Desktop) のモデリングから結果処理を自動化できるツールをご提供しています。このツールを使用すると、Excelファイル上でパラメトリック解析の設定も可能なため、様々な条件に対する評価をすることが可能です。

Excel連携による解析自動化ツールを使用するメリット

  • CAEの経験を問わず、解析のモデル作成・設定・レポートを自動作成できる
  • パラメトリック解析の設定も可能なため、様々な条件に対する評価も可能
  • 解析報告書を手動でまとめる工数を削減できる

Excel連携による解析自動化ツールの詳細

ここからはExcel連携による解析自動化ツールの詳細をご紹介します。
こちらの事例では、Excel上で簡単な操作を行うだけで、Ansys Maxwell のモデル作成から結果処理までを自動化しています。
設定は、すべて Ansys を起動することなく Excelシートから行うことができるため、CAEの操作方法を習得する必要がなく、CAE初心者の方でもご利用いただけます。
また、解析結果も自動で出力できるので、レポート作成の時間も短縮できます。
Excelファイル上でAnsys Maxwell 3D のパラメトリック解析の設定が可能で、様々な条件に対する評価を実施いただけます。

誰でも解析業務を実施可能に！Ansys Maxwell 3D のパラメトリック解析を Excel で実行

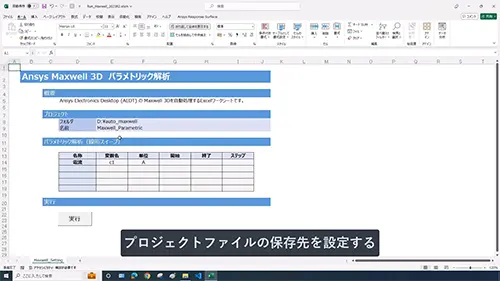

1. プロジェクトファイルの保存

まずはじめに、プロジェクトファイルの保存先を設定します。

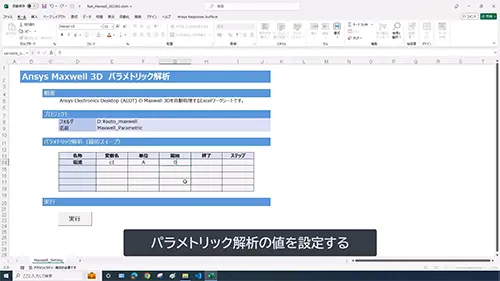

2. パラメトリック解析の設定

パラメトリック解析の設定をします。この例では、電流値の変数、"c1"について、0Aから500Aまで、100Aの刻みで設定します。

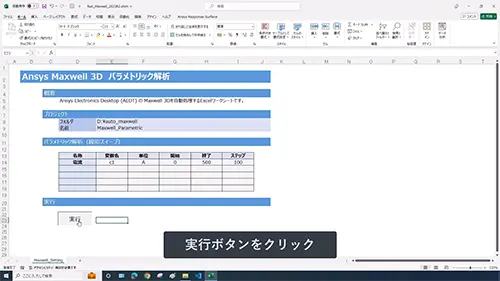

3. 実行

設定が完了したら、実行ボタンをクリックします。

実行ボタンをクリックすると、AEDTの解析設定・解析実行・結果出力が全て自動で行われるため、処理が完了するまでの間別の業務を行うことができます。

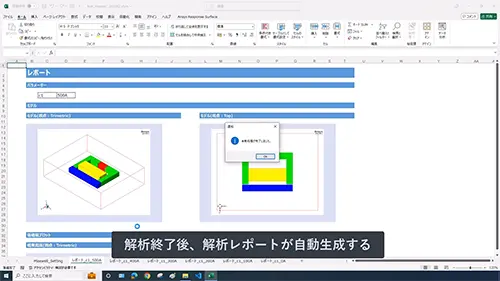

4. 解析レポートの自動生成

解析終了後、こちらのExcelファイルにシートが追加され、解析レポートが自動生成されます。

このように、Excel連携ツールを用いることで、CAEの経験を問わず、誰でも解析業務を実施することが可能になります。

お見積無料！Ansys と Excel の連携ツールのご相談はお気軽にお問い合わせください。

Ansys と Excel の連携ツールは大変ご好評いただいており、年間20件以上の作成実績がございます。
御社にて頻繁に生じる解析設定がございましたら本ツールにより自動化することで、大幅な工数削減が可能です。是非お気軽にお問い合わせください。
本ツールに関するお問い合わせはこちら
