CAEを学ぶ
体積流量(たいせきりゅうりょう)
英訳：Volume flow rate

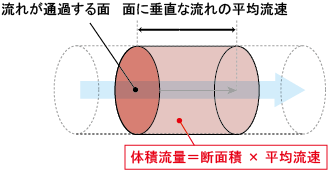

体積流量とは、単位時間あたりにある面を通過する流体の体積（図参照）で、以下の式で表されます。
Ansysでは直接、体積流量を扱うことができないため、解析結果として体積流量を確認したい場合は式のように流体が通過する面と平均流速から求める必要があります。
この平均流速を求める際には注意が必要です。Ansysで出力される平均流速にはメッシュサイズで重み付け平均したものと、重み付けをしていないものがあります。体積流量を求める際に使用する平均流速としては、メッシュサイズで重み付けをしたものを使用する必要があります。
一般的に使用される単位
- [m 3 /s]
Ansysにおける取扱い
- Ansys FluentおよびAnsys CFXでは、解析条件として体積流量を使用することができません（質量流量への変換が必要です）。また解析結果として体積流量を確認したい場合も質量流量からの変換が必要です。
CAE用語辞典の転載・複製・引用・リンクなどについては、「著作権についてのお願い」をご確認ください。
