体積ひずみ(たいせきひずみ)
英訳：volumetric strain
体積ひずみとは、ひずみのうち体積変形に関わるひずみです。体積変化を元の体積で除したものとして定義されます。
簡単な例で、体積ひずみの計算方法を示します。（ここではX,Y,Zの各軸は変形の主方向に一致しているとします。また、変形は微小であるとします。）

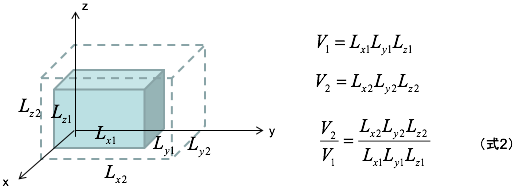

下図のような直方体があったとして、元の体積をV 1 、変形後（破線）の体積をV 2 とします。元の体積と変形後の体積の比V 2 /V 1 は以下のようになります。
直方体の各方向のひずみを以下のように定義します。
（式3）を（式2）に代入します。
微小ひずみを仮定すると、ε x ε y 以降の項は微小なため無視できます。
（式1）に（式5）を代入すると以下のようになります。
なお、大ひずみを仮定した場合は上記のように単純に計算できないため、体積ひずみの計算にヤコビアンが用いられます。ヤコビアンについては関連用語をご覧ください。
