CAEを学ぶ
樹脂流動解析(じゅしりゅうどうかいせき)
英訳：resin flow analysis
樹脂流動解析は、プラスチック成形品の成形過程における溶融樹脂の流れを可視化し、樹脂の圧力や温度、収縮量などを定量化することにより、成形時の不良の予測や不良の原因の分析等ができます。また、流動履歴を考慮した線形構造解析との連携解析も実現できます。
解析の種類
＜射出成形解析＞
- 充填/保圧/冷却解析
- そり解析
- 構造連成解析
- ランナーバランス解析
- 金型冷却解析
- 繊維配向解析
- 熱硬化反応解析
- 射出圧縮/プレス成形解析
- 流動残留応力解析
- 光学性能解析
＜押出成形解析＞
- ダイ内流動解析（Tダイ、スパイラルマンドレル、スパイダーダイ、ブリッジダイ）
- ダイ押出後の形状変形予測
- 多層成形解析
- 連成解析による金型変形解析
- 単軸スクリュ押出機内溶融樹脂の混練評価
＜ブロー成形解析＞
＜熱成形/真空成形解析＞
適用事例

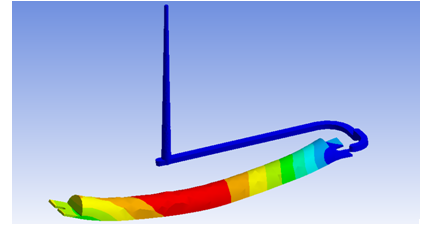

射出成形におけるそり解析

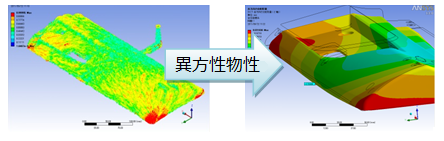

繊維配向を原因とする異方性物性を考慮したそり解析

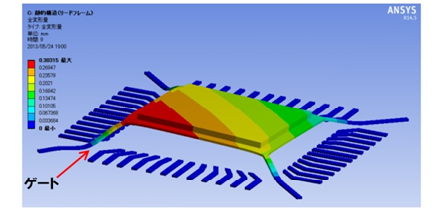

熱硬化性樹脂の硬化収縮を要因としたそり解析

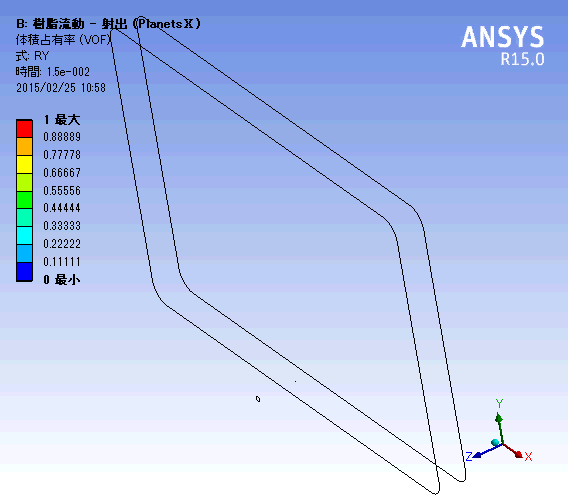

薄肉成形品(樹脂製サンルーフ)の2色成形解析／多層成形解析(多層多色解析)

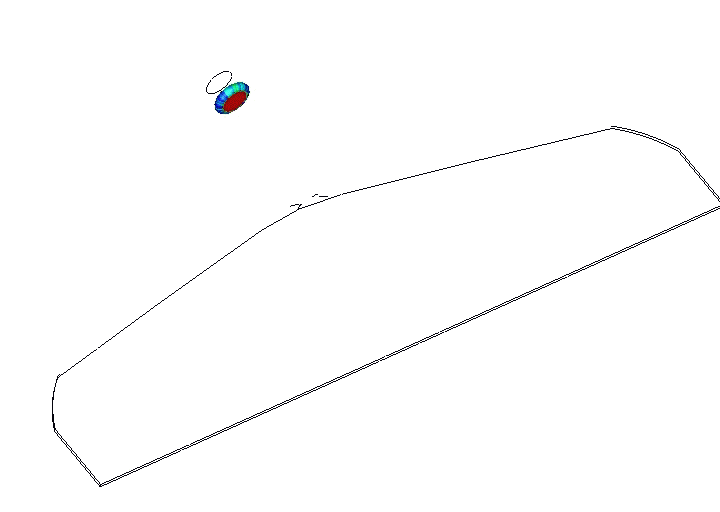

樹脂の成形の様子
 |
|

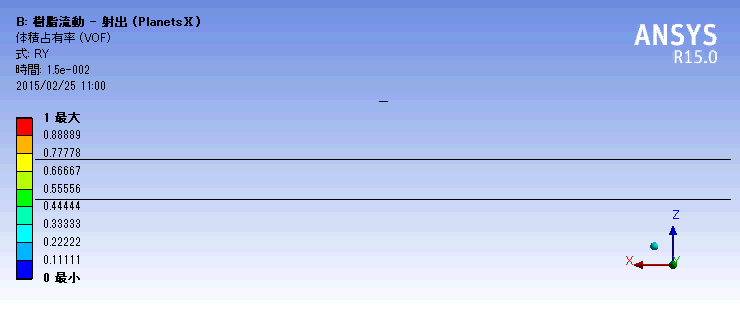

| 横から | ななめ上から |
[キーワード] 2色成形、多層多色成形、圧縮成形、Super Impose
押出ダイ内溶融樹脂の定量化
 |
|

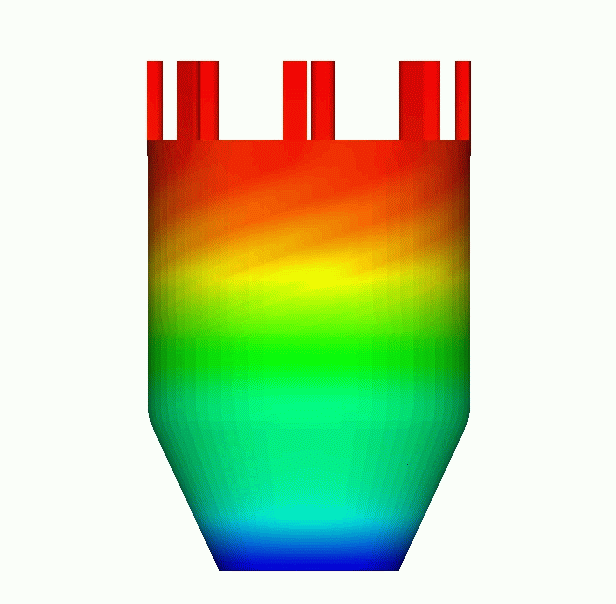

| Tダイ内流れの可視化 | スパイラルマンドレル内の樹脂圧力 |
[キーワード]
フィルム、シート、パイプ、厚み分布、樹脂圧力、樹脂温度、滞留分布
異型押出物の形状変形予測
異型押出物の変形形状
[キーワード]
異型押出成形、自由表面、スウェル、変形、収縮、引き取り
多層押出成形解析
2種3層多層成形における各層の厚み分布
[キーワード]
多層フィルム、層分布、界面包み込み、粘弾性、せん断/法線応力
樹脂圧力による押出ダイの型開き評価
|
 |
| Tダイ内樹脂圧力分布 | 樹脂圧力によるTダイの型開き |
