連成解析(れんせいかいせき)

英訳:coupled analysis / coupled solution

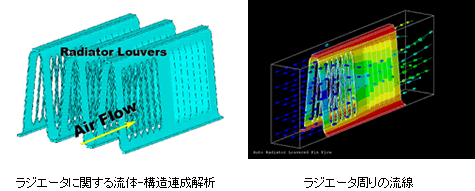

連成解析とは、構造と伝熱とか、流体と構造など、複数の場の相互作用を考慮した解析のことです。複数の場を解析するため、マルチフィジックス(multiphysics)解析と呼ばれることもあります。

医用人口弁の流体・構造連成解析 血管内ステント構造の
流れ・構造連成解析
スピーカの構造・音響連成解析

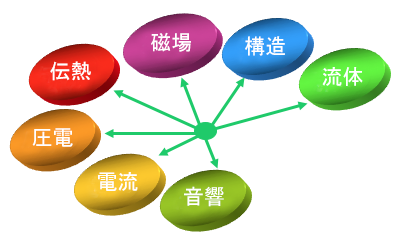

連成解析が必要となる例には

  • 圧力容器(伝熱-構造)
  • 誘導加熱(磁場-伝熱)
  • 超音波モータ(電場-構造) ※圧電解析
  • 溶接(電流-伝熱-構造)
  • 位置検出器(磁場-構造)
  • 流体容器(流体-構造)

など、様々な事象、アプリケーションがあります。

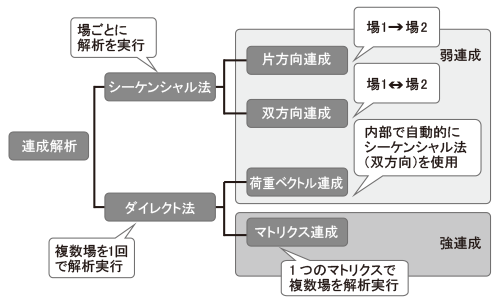

連成解析は、大きく分けるとシーケンシャル連成とダイレクト連成の2種類の手法があります。更に相互作用の強弱や扱う事象、アプリケーションによって細分化されます。

Ansysにおける取扱い

  • Ansysは弱連成、強連成ともに対応しています。
  • 構造、熱流体、電磁場、圧電 音響など、多くの場の連成解析に対応しています。
