応力-ひずみマトリクス(おうりょくひずみまとりくす)
英訳:stress-strain matrix
応力-ひずみマトリクスとは、応力とひずみの関係、つまり材料特性を表すマトリクスです。Dマトリクスとも呼ばれます。
(以下の説明は等方性の弾性材料を前提としています)

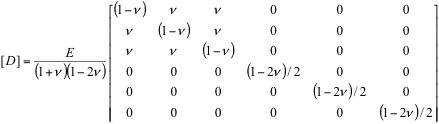

[D]は以下のように表されます。(Eはヤング率、νはポアソン比です。)

[D]を反転させた表記もよく用いられます。

[D] -1 は以下のように表されます。
