応力-ひずみ曲線(おうりょくひずみきょくせん)
英訳:Stress-Strain Curve
 応力-ひずみ曲線とは、一般には材料の単軸引張試験時に測定した応力とひずみを、横軸=ひずみ、縦軸=応力をとって描いたグラフのことを指します。
 略して S-S Curve(S-S曲線)と呼ばれることが多いです。
以下、塑性材料を例にとって説明します。

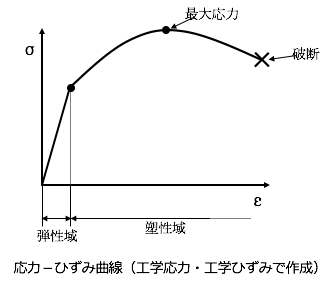

 一般には応力-ひずみ曲線は公称応力・公称ひずみ(工学応力・工学ひずみ)で作成されます。
 CAEで大ひずみを伴う解析では、真応力・真ひずみで作成した応力-ひずみ曲線を利用します。

CAEで応力-ひずみ曲線を入力するには主に以下の二種類の方法が使われます。
-  二直線近似塑性
 降伏点以降を一本の直線で表す方法です。
-  多直線近似塑性
 降伏点以降を複数の直線で表す方法です。

一般的に使用される単位
- SI単位系では応力はPa(パスカル)
- 長さの単位をミリメートルとした場合はMPa(メガパスカル)
- ひずみは無次元量のため単位はありません。
Ansysにおける取扱い
- Ansysで塑性材料を利用するときは、多直線近似塑性または二直線近似塑性で入力するのが一般的です。
