レイヤーメッシュ(れいやーめっしゅ)

英訳:layer mesh

レイヤーメッシュとは、指定した境界面の近傍に層状の要素(プリズム要素)を含むメッシュを生成する手法です。流体解析や電磁場解析のように、境界面付近の解析精度が重要な解析で、よく利用されます。プリズムメッシュとも呼ばれます。
Ansysではインフレーションメッシュと呼ばれます。

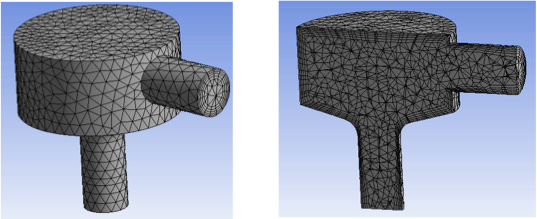

レイヤーメッシュの例を示します。この例では境界面に5層の層状の要素を含むメッシュを生成するよう指定しています。

Ansysにおける取扱い

  • Ansysはレイヤーメッシュ(インフレーションメッシュ)のほか、様々なメッシュ作成手法に対応しています。
