ジュール熱(じゅーるねつ)
英訳：Joule heat
ジュール熱とは、導体（電気抵抗率を持つ物質）に電流を流して発生する熱のことです。熱電効果の一種です。
加熱コイルやヒューズなどは、ジュール熱を利用したものです。
ジュール熱は電流の二乗に比例し、電流の向きには無関係です。
CAEでジュール熱の発生と伝わりを取り扱うには、電気と熱の両方を一緒に計算する必要があるため、一般に連成解析となります。
以下の解析例では、導体内に流れる電流による発熱と、それによる熱伝導の計算を同時に行っています。（電気－伝熱連成解析）

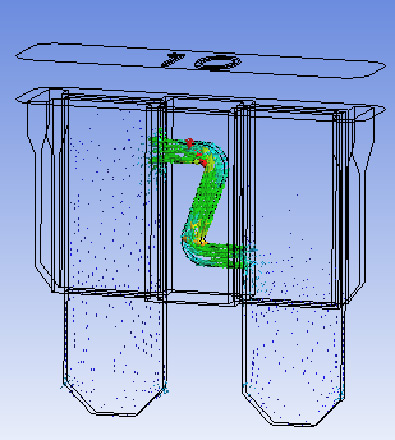

電流密度ベクトル図

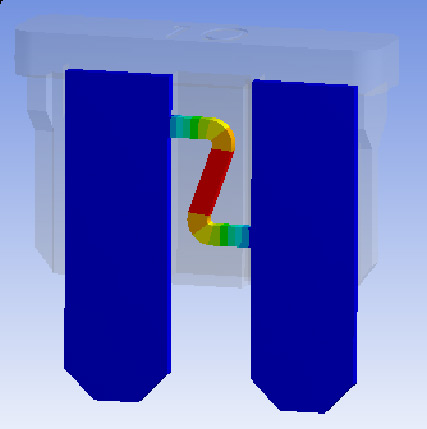

温度コンタ図一般的に使用される単位
- SI単位系では J（ジュール）
Ansysにおける取扱い
- Ansysでは連成場要素を利用して、ジュール熱の解析を行なえます。
- ジュール熱の解析を行なうには電気抵抗率の入力が必要です。
