ヤコビアン比(やこびあんひ)
英訳：Jacobian ratio
ヤコビアン比とは、メッシュの評価指標の一つです。理想的な要素の形状であれば1になります。メッシュの各節点（あるいは積分点）でヤコビアンを計算し、それらの最大値と最小値の比をとって出力しています。
三角形要素や四面体要素では、中間節点がコーナー節点の中間に位置していればヤコビアン比は1になります。四角形要素や六面体では、向かい合う面が互いに平行で、各中間節点がコーナー節点の中間に位置していればヤコビアン比は1になります。
コーナー節点を要素の中央に近づけるとヤコビアン比が悪化し、場合によってはメッシュや計算が失敗する可能性があります。

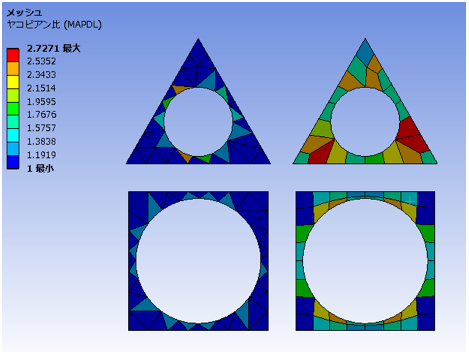

ヤコビアン比の例を以下に示します。左側が三角形要素、右側が四角形要素です。
Ansysにおける取扱い
- Ansysでは各要素のヤコビアン比をコンタ図で確認出来るほか、統計情報を出力できます。
