剛体モード(ごうたいもーど)
英訳:rigid body mode
剛体モードとは、拘束箇所がない、または部分的な拘束の場合に、ゼロ固有値(固有振動数がほぼゼロHz)が計算され、これに対応する弾性変形を伴わない剛体運動の固有モードのことです。
拘束なしのモーダル解析において、計算された剛体モードの例を以下に示します。

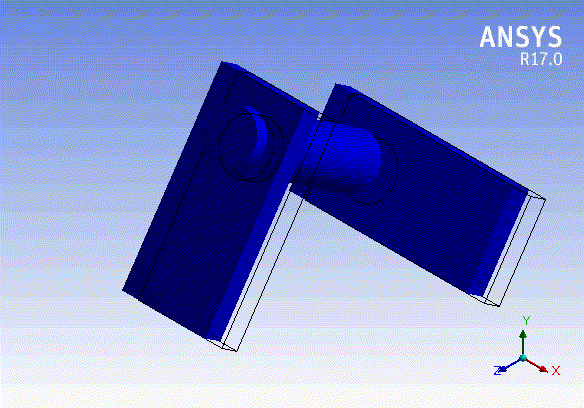

1次モード:X軸並進方向の剛体運動

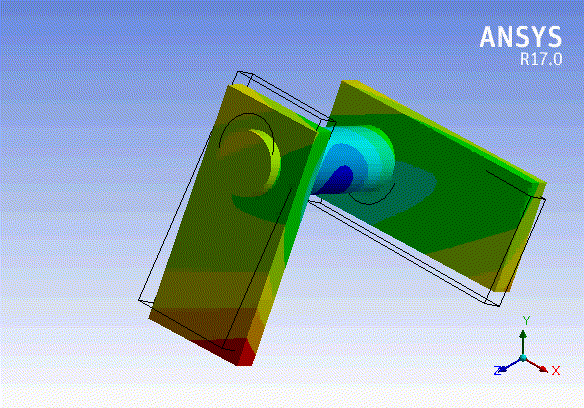

1次モード:X軸回転方向の剛体運動
